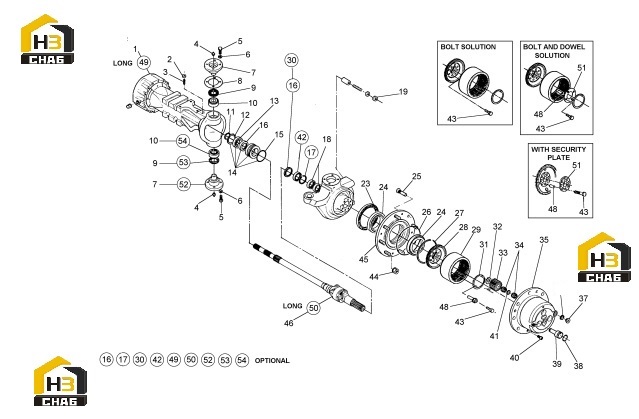

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Коробка раздаточная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:278.06.008.05

Комплект:2

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:006.03.0196

Комплект:2

Примечание:

№ на схеме:3

Наименование:GRUB BOLT

Каталожный номер:016.13.1267

Комплект:2

Примечание:

№ на схеме:4

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0759

Комплект:16

Примечание:

№ на схеме:6

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:16

Примечание:

№ на схеме:7

Наименование:PIVOT PIN

Каталожный номер:278.06.003.01

Комплект:4

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:278.06.010.03

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:278.06.010.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:278.06.010.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:SEAL

Каталожный номер:278.06.009.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:005.09.1553

Комплект:4

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:002.01.0074

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.02.1211

Комплект:2

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:005.01.0116

Комплект:2

Примечание:

№ на схеме:14

Наименование:REDUCTION BUSHING

Каталожный номер:278.06.700.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:001.05.1239

Комплект:2

Примечание:

№ на схеме:16

Наименование:SEAL

Каталожный номер:275.06.007.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:002.06.1552

Комплект:2

Примечание:

№ на схеме:18

Наименование:NEEDLE BEARING

Каталожный номер:005.23.2599

Комплект:4

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:006.05.0202

Комплект:4

Примечание:

№ на схеме:23

Наименование:SEAL

Каталожный номер:278.06.032.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:25

Наименование:WHEEL STUD

Каталожный номер:702.06.017.02

Комплект:16

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:001.05.1480

Комплект:2

Примечание:

№ на схеме:27

Наименование:RING

Каталожный номер:002.06.1499

Комплект:2

Примечание:

№ на схеме:28

Наименование:RING GEAR SUPPORT

Каталожный номер:171.06.017.03

Комплект:2

Примечание:

№ на схеме:29

Наименование:RING GEAR

Каталожный номер:171.06.018.02

Комплект:2

Примечание:

№ на схеме:30

Наименование:DUST EXCLUDER

Каталожный номер:278.06.021.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.02.1044

Комплект:2

Примечание:

№ на схеме:32

Наименование:FRICTION WASHER

Каталожный номер:738.06.009.02

Комплект:6

Примечание:

№ на схеме:33

Наименование:PLANET GEAR

Каталожный номер:171.06.019.01

Комплект:6

Примечание:

№ на схеме:34

Наименование:NEEDLE BEARING

Каталожный номер:005.13.0546

Комплект:12

Примечание:

№ на схеме:35

Наименование:PLANET GEAR CARRIER

Каталожный номер:112.06.081.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-RING

Каталожный номер:001.05.0935

Комплект:6

Примечание:

№ на схеме:39

Наименование:PIN

Каталожный номер:738.06.037.02

Комплект:6

Примечание:

№ на схеме:40

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:4

Примечание:

№ на схеме:41

Наименование:SPACER

Каталожный номер:738.06.012.01

Комплект:6

Примечание:

№ на схеме:42

Наименование:SEAL

Каталожный номер:001.03.2939

Комплект:2

Примечание:

№ на схеме:43

Наименование:BOLT

Каталожный номер:016.16.1471

Комплект:16

Примечание:

№ на схеме:44

Наименование:WHEEL NUT

Каталожный номер:006.08.0206

Комплект:16

Примечание:

№ на схеме:45

Наименование:WHEEL HUB

Каталожный номер:271.06.008.02

Комплект:2

Примечание:

№ на схеме:46

Наименование:JOINT

Каталожный номер:278.06.612.04

Комплект:2

Примечание:

№ на схеме:48

Наименование:REDUCTION BUSHING

Каталожный номер:171.06.039.01

Комплект:16

Примечание:

№ на схеме:51

Наименование:LOCKING PLATE

Каталожный номер:171.06.040.01

Комплект:2

Примечание:
