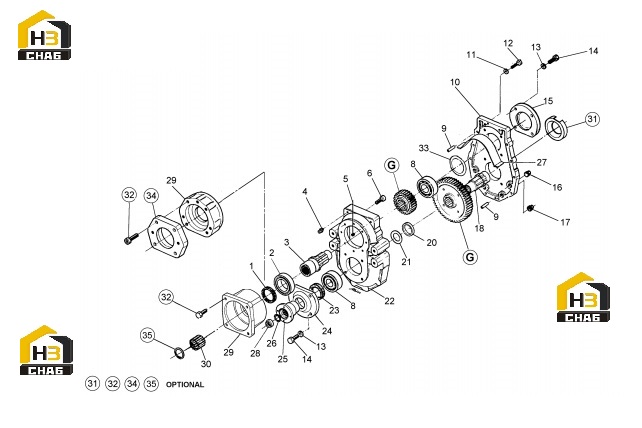

Коробка раздаточная

← Редуктор бортовой, корпус и комплектующие моста Шестерни раздаточной коробки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL

Каталожный номер:001.01.0534

Комплект:1

Примечание:

№ на схеме:2

Наименование:BALL BEARING

Каталожный номер:005.01.3296

Комплект:1

Примечание:

№ на схеме:3

Наименование:INPUT SHAFT

Каталожный номер:721.14.004.06

Комплект:1

Примечание:

№ на схеме:4

Наименование:VENT

Каталожный номер:702.01.003.02

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:1

Примечание:

№ на схеме:6

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0507

Комплект:8

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:005.01.0118

Комплект:1

Примечание:

№ на схеме:9

Наименование:DOWEL

Каталожный номер:014.02.0332

Комплект:2

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:720.14.002.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:12

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0393

Комплект:12

Примечание:

№ на схеме:13

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:4

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:4

Примечание:

№ на схеме:15

Наименование:COVER

Каталожный номер:720.14.005.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:3

Примечание:

№ на схеме:17

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHAFT

Каталожный номер:711.14.034.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER

Каталожный номер:715.14.006.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:711.14.005.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOUSING

Каталожный номер:720.14.001.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL

Каталожный номер:001.03.3256

Комплект:1

Примечание:

№ на схеме:24

Наименование:COVER

Каталожный номер:720.14.009.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:FLANGE

Каталожный номер:714.02.006.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:001.05.0044

Комплект:1

Примечание:

№ на схеме:27

Наименование:COVERPLATE

Каталожный номер:720.14.011.02

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVER

Каталожный номер:720.14.012.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:BUCHSE

Каталожный номер:717.05.006.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:OILCATCHER

Каталожный номер:171.01.008.02

Комплект:1

Примечание:

№ на схеме:32

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:4

Примечание:

№ на схеме:33

Наименование:SHIM

Каталожный номер:013.01.1241

Комплект:2

Примечание:

№ на схеме:33

Наименование:SHIM

Каталожный номер:013.01.0314

Комплект:2

Примечание:

№ на схеме:33

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:2

Примечание:
