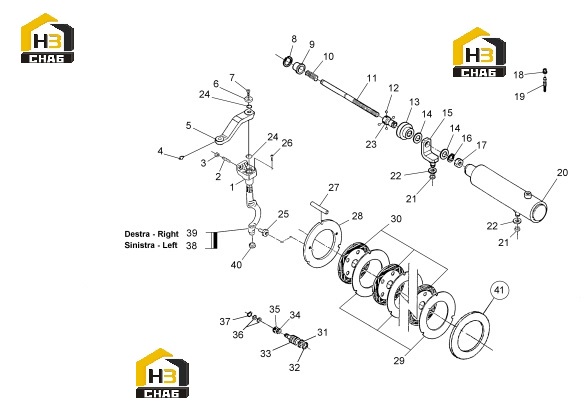

Узел тормоза

← Редуктор бортовой, корпус и комплектующие моста Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REDUCTION BUSHING

Каталожный номер:738.07.062.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.11.2866

Комплект:2

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:006.03.0196

Комплект:2

Примечание:

№ на схеме:4

Наименование:GREASE FITTING

Каталожный номер:008.01.0212

Комплект:2

Примечание:

№ на схеме:5

Наименование:LEVER

Каталожный номер:738.07.026.05

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:171.07.007.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:2

Примечание:

№ на схеме:8

Наименование:SNAP RING

Каталожный номер:002.06.0784

Комплект:1

Примечание:

№ на схеме:9

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.042.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:738.04.024.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:171.07.040.02

Комплект:1

Примечание:

№ на схеме:12

Наименование:DETEND BALL

Каталожный номер:012.01.1888

Комплект:4

Примечание:

№ на схеме:13

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.043.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:011.05.1877

Комплект:2

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:171.07.703.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:CIRCLIP

Каталожный номер:002.01.0785

Комплект:1

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:006.03.1196

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:BRAKE

Каталожный номер:738.07.640.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:CIRCLIP

Каталожный номер:002.01.0502

Комплект:2

Примечание:

№ на схеме:22

Наименование:SPACER

Каталожный номер:734.07.031.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.041.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:001.05.1358

Комплект:4

Примечание:

№ на схеме:25

Наименование:PUSHER

Каталожный номер:738.07.018.02

Комплект:4

Примечание:

№ на схеме:26

Наименование:CYLINDER BOLT

Каталожный номер:016.04.1086

Комплект:8

Примечание:

№ на схеме:27

Наименование:PIN

Каталожный номер:738.07.008.03

Комплект:6

Примечание:

№ на схеме:28

Наименование:DISC

Каталожный номер:738.07.006.04

Комплект:2

Примечание:

№ на схеме:29

Наименование:BRAKE DISC

Каталожный номер:738.07.005.03

Комплект:6

Примечание:

№ на схеме:30

Наименование:BRAKE DISC

Каталожный номер:738.07.610.04

Комплект:6

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:738.07.009.01

Комплект:8

Примечание:

№ на схеме:32

Наименование:BACK - UP RING

Каталожный номер:738.07.010.01

Комплект:8

Примечание:

№ на схеме:33

Наименование:PISTON

Каталожный номер:738.07.007.06

Комплект:8

Примечание:

№ на схеме:34

Наименование:SPACER

Каталожный номер:738.07.030.13

Комплект:8

Примечание:

№ на схеме:35

Наименование:SPRING

Каталожный номер:738.07.029.03

Комплект:8

Примечание:

№ на схеме:36

Наименование:CUP SPRING

Каталожный номер:009.03.1108

Комплект:32

Примечание:

№ на схеме:37

Наименование:CIRCLIP

Каталожный номер:002.01.0059

Комплект:8

Примечание:

№ на схеме:38

Наименование:LEVER

Каталожный номер:738.07.708.01

Комплект:1

Примечание:

№ на схеме:39

Наименование:LEVER

Каталожный номер:738.07.707.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:PLUG

Каталожный номер:015.01.0361

Комплект:2

Примечание:

№ на схеме:41

Наименование:SPACER

Каталожный номер:738.07.012.01

Комплект:2

Примечание:
