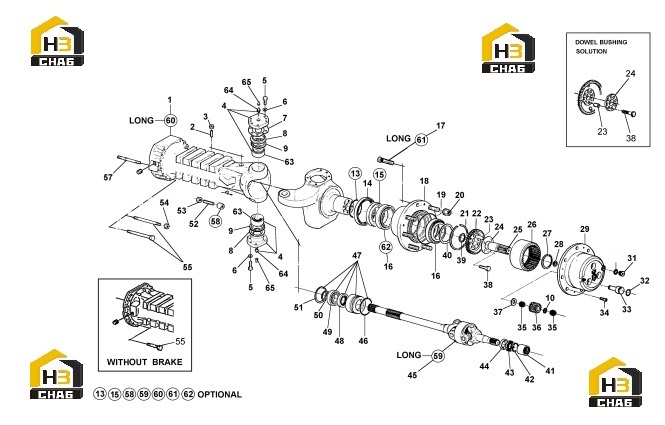

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:279.06.001.04

Комплект:2

Примечание:

№ на схеме:2

Наименование:GRUB BOLT

Каталожный номер:016.13.1091

Комплект:2

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:006.03.0197

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIVOT PIN

Каталожный номер:932.06.700.01

Комплект:4

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:6

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:16

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:932.06.050.07

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:932.06.050.06

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:932.06.050.04

Комплект:8

Примечание:

№ на схеме:8

Наименование:DUST EXCLUDER

Каталожный номер:932.06.053.02

Комплект:4

Примечание:

№ на схеме:9

Наименование:RING

Каталожный номер:001.11.0499

Комплект:4

Примечание:

№ на схеме:10

Наименование:SPACER

Каталожный номер:738.06.012.01

Комплект:6

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:001.05.1041

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:112.06.016.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:SPACER

Каталожный номер:738.06.010.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0612

Комплект:4

Примечание:

№ на схеме:17

Наименование:WHEEL STUD

Каталожный номер:702.06.017.03

Комплект:16

Примечание:

№ на схеме:18

Наименование:WHEEL HUB

Каталожный номер:738.06.019.03

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:001.05.1480

Комплект:2

Примечание:

№ на схеме:20

Наименование:WHEEL NUT

Каталожный номер:006.08.1321

Комплект:16

Примечание:

№ на схеме:21

Наименование:SNAP RING

Каталожный номер:002.06.1045

Комплект:2

Примечание:

№ на схеме:22

Наименование:RING GEAR SUPPORT

Каталожный номер:739.06.002.03

Комплект:2

Примечание:

№ на схеме:23

Наименование:DOWEL

Каталожный номер:738.06.011.02

Комплект:8

Примечание:

№ на схеме:24

Наименование:LOCKING PLATE

Каталожный номер:738.06.033.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:PINION

Каталожный номер:739.06.003.03

Комплект:2

Примечание:

№ на схеме:26

Наименование:RING GEAR

Каталожный номер:738.06.005.04

Комплект:2

Примечание:

№ на схеме:27

Наименование:CIRCLIP

Каталожный номер:002.02.1044

Комплект:2

Примечание:

№ на схеме:28

Наименование:FRICTION WASHER

Каталожный номер:171.06.010.02

Комплект:2

Примечание:

№ на схеме:29

Наименование:PLANET GEAR CARRIER

Каталожный номер:738.06.034.03

Комплект:2

Примечание:

№ на схеме:31

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:001.05.0935

Комплект:6

Примечание:

№ на схеме:33

Наименование:PIN

Каталожный номер:738.06.037.02

Комплект:6

Примечание:

№ на схеме:34

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:4

Примечание:

№ на схеме:35

Наименование:NEEDLE BEARING

Каталожный номер:005.13.0546

Комплект:12

Примечание:

№ на схеме:36

Наименование:PLANET GEAR

Каталожный номер:738.06.006.01

Комплект:6

Примечание:

№ на схеме:37

Наименование:FRICTION WASHER

Каталожный номер:738.06.009.02

Комплект:6

Примечание:

№ на схеме:38

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1439

Комплект:8

Примечание:

№ на схеме:39

Наименование:FRICTION WASHER

Каталожный номер:739.06.004.01

Комплект:2

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:013.01.3040

Комплект:2

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:013.01.1348

Комплект:2

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:013.01.0325

Комплект:2

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:013.01.0324

Комплект:2

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:013.01.0323

Комплект:2

Примечание:

№ на схеме:41

Наименование:NEEDLE BEARING

Каталожный номер:005.26.0640

Комплект:2

Примечание:

№ на схеме:42

Наименование:SNAP RING

Каталожный номер:002.06.0096

Комплект:2

Примечание:

№ на схеме:43

Наименование:SEAL

Каталожный номер:001.03.0639

Комплект:2

Примечание:

№ на схеме:44

Наименование:DUST EXCLUDER

Каталожный номер:704.06.007.01

Комплект:2

Примечание:

№ на схеме:45

Наименование:JOINT

Каталожный номер:739.06.616.03

Комплект:2

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:001.05.0820

Комплект:2

Примечание:

№ на схеме:47

Наименование:REDUCTION BUSHING

Каталожный номер:734.06.700.01

Комплект:2

Примечание:

№ на схеме:48

Наименование:SEAL

Каталожный номер:729.06.009.01

Комплект:2

Примечание:

№ на схеме:49

Наименование:BALL BEARING

Каталожный номер:005.01.0121

Комплект:2

Примечание:

№ на схеме:50

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:51

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:2

Примечание:

№ на схеме:52

Наименование:ADJUSTING BOLT

Каталожный номер:739.06.028.01

Комплект:4

Примечание:

№ на схеме:53

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:54

Наименование:NUT

Каталожный номер:006.01.1489

Комплект:4

Примечание:

№ на схеме:55

Наименование:BOLT

Каталожный номер:016.03.3132

Комплект:24

Примечание:

№ на схеме:57

Наименование:STUD

Каталожный номер:739.06.024.04

Комплект:4

Примечание:

№ на схеме:63

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1035

Комплект:4

Примечание:

№ на схеме:64

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:65

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:
