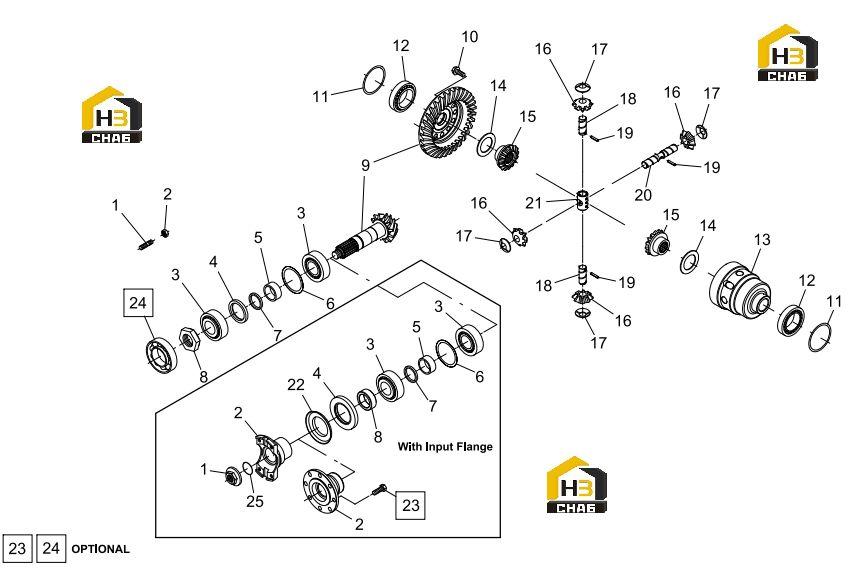

Редуктор

← Корпус редуктора Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLANGE

Каталожный номер:171.04.044.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:001.03.3221

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER

Каталожный номер:315.14.008.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.1551

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.1550

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.1549

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING

Каталожный номер:315.14.010.04

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING

Каталожный номер:315.14.009.10

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPACER

Каталожный номер:171.04.018.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.500.13

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3290

Комплект:2

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3289

Комплект:2

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3288

Комплект:2

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.1475

Комплект:2

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:13

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.057.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.058.02

Комплект:2

Примечание:

№ на схеме:16

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:17

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:111.04.034.02

Комплект:2

Примечание:

№ на схеме:19

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:111.04.033.02

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER PLATE

Каталожный номер:221.01.002.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:
