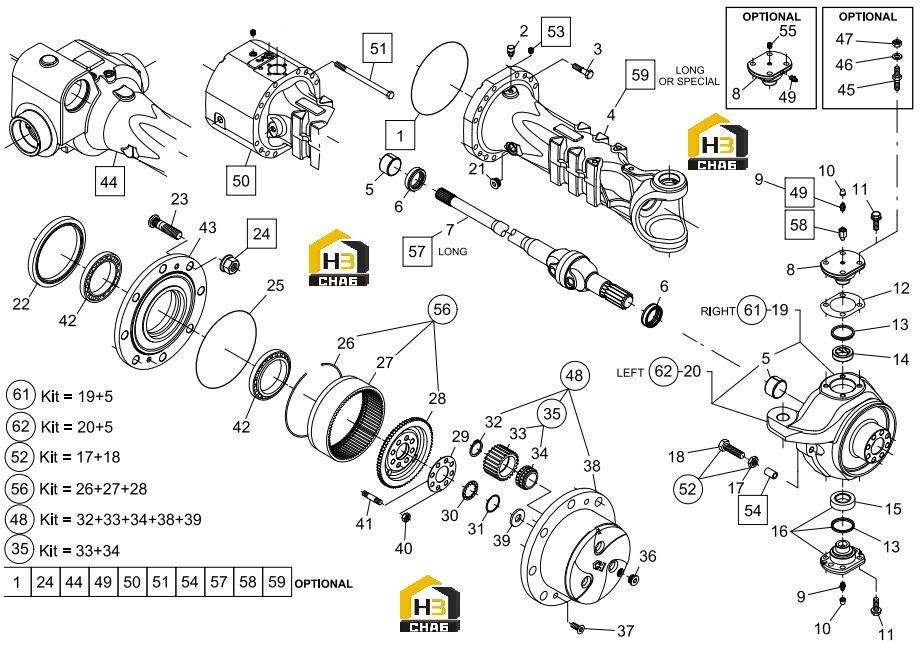

Комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:2

Наименование:VENT

Каталожный номер:112.01.018.02

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:016.31.4361

Комплект:32

Примечание:

№ на схеме:4

Наименование:AXLE CASE

Каталожный номер:211.06.025.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:THRUST BUSHING

Каталожный номер:211.06.017.01

Комплект:4

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:211.06.020.01

Комплект:4

Примечание:

№ на схеме:7

Наименование:DOUBLE UNIVERSAL JOINT

Каталожный номер:211.06.611.08

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIVOT PIN

Каталожный номер:211.06.012.02

Комплект:2

Примечание:

№ на схеме:9

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:12

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:211.06.013.03

Комплект:2

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:211.06.013.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:211.06.013.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:211.06.019.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:BUSHING

Каталожный номер:212.06.006.03

Комплект:2

Примечание:

№ на схеме:15

Наименование:ARTICULATION

Каталожный номер:278.06.028.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIVOT PIN

Каталожный номер:211.06.701.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:213.06.011.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:STEERING CASE N.S.S.*

Каталожный номер:211.06.015.03

Комплект:1

Примечание:

№ на схеме:20

Наименование:STEERING CASE N.S.S.*

Каталожный номер:211.06.014.03

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:355.14.610.02

Комплект:2

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:123.06.016.03

Комплект:2

Примечание:

№ на схеме:23

Наименование:WHEEL STUD

Каталожный номер:702.06.017.06

Комплект:16

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:006.11.1319

Комплект:16

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.1178

Комплект:2

Примечание:

№ на схеме:26

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:27

Наименование:RING GEAR

Каталожный номер:112.06.005.04

Комплект:2

Примечание:

№ на схеме:28

Наименование:RING GEAR SUPPORT

Каталожный номер:111.06.005.02

Комплект:2

Примечание:

№ на схеме:29

Наименование:LOCKING PLATE

Каталожный номер:111.06.007.02

Комплект:2

Примечание:

№ на схеме:30

Наименование:SPACER

Каталожный номер:211.06.024.02

Комплект:2

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.05.1470

Комплект:2

Примечание:

№ на схеме:32

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:6

Примечание:

№ на схеме:33

Наименование:PLANET GEAR

Каталожный номер:112.06.006.03

Комплект:6

Примечание:

№ на схеме:34

Наименование:BEARING

Каталожный номер:112.06.008.02

Комплект:6

Примечание:

№ на схеме:35

Наименование:PLANET GEAR KIT

Каталожный номер:112.06.706.01

Комплект:6

Примечание:

№ на схеме:36

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:38

Наименование:PLANET GEAR CARRIER

Каталожный номер:112.06.050.04

Комплект:2

Примечание:

№ на схеме:39

Наименование:FRICTION WASHER

Каталожный номер:112.06.017.02

Комплект:2

Примечание:

№ на схеме:40

Наименование:NUT

Каталожный номер:006.25.4381

Комплект:16

Примечание:

№ на схеме:41

Наименование:STUD

Каталожный номер:111.06.006.02

Комплект:16

Примечание:

№ на схеме:42

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:43

Наименование:WHEEL HUB

Каталожный номер:211.06.010.01

Комплект:2

Примечание:

№ на схеме:45

Наименование:STUD

Каталожный номер:223.06.013.05

Комплект:8

Примечание:

№ на схеме:46

Наименование:WASHER

Каталожный номер:011.05.1247

Комплект:8

Примечание:

№ на схеме:47

Наименование:NUT

Каталожный номер:006.02.3451

Комплект:8

Примечание:

№ на схеме:48

Наименование:PLANET GEAR CARRIER KIT

Каталожный номер:212.06.710.19

Комплект:2

Примечание:

№ на схеме:52

Наименование:STEERING ADJUST BOLT KIT

Каталожный номер:213.06.711.01

Комплект:4

Примечание:

№ на схеме:53

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:1

Примечание:

№ на схеме:56

Наименование:RING GEAR SUPPORT KIT

Каталожный номер:111.06.705.02

Комплект:2

Примечание:

№ на схеме:59

Наименование:AXLE CASE

Каталожный номер:211.06.025.03

Комплект:1

Примечание:

№ на схеме:61

Наименование:STEERING CASE KIT RH

Каталожный номер:211.06.715.03

Комплект:1

Примечание:

№ на схеме:62

Наименование:STEERING CASE KIT LH

Каталожный номер:211.06.714.03

Комплект:1

Примечание:
