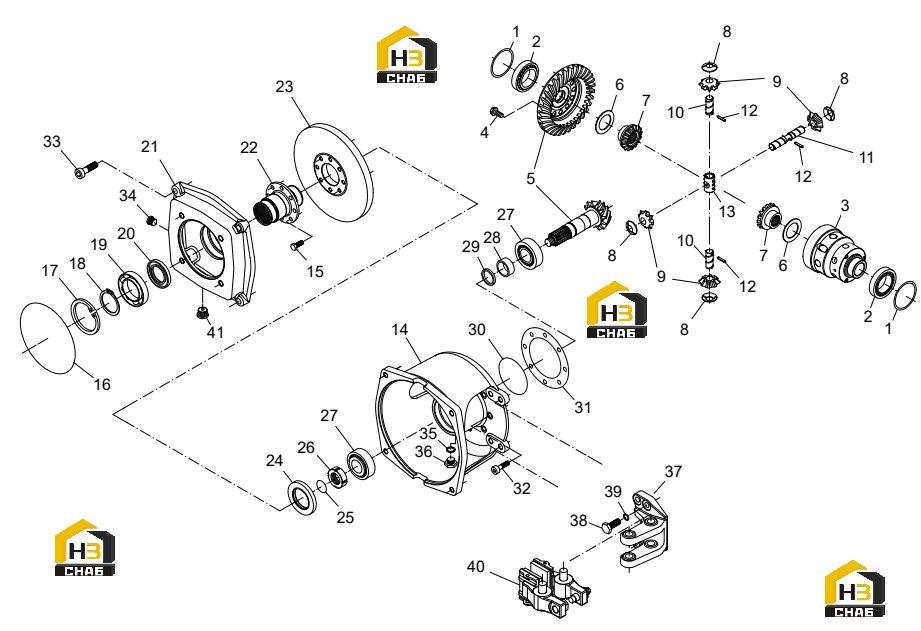

Редуктор

← Корпус редуктора Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHIM KIT

Каталожный номер:111.04.400.16

Комплект:1

Примечание:

№ на схеме:2

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:3

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.057.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:5

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.500.19

Комплект:1

Примечание:

№ на схеме:6

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01A

Комплект:2

Примечание:

№ на схеме:7

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.058.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01A

Комплект:4

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:111.04.034.02

Комплект:2

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:111.04.033.02

Комплект:1

Примечание:

№ на схеме:12

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:13

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:14

Наименование:INTERMEDIATE FLANGE

Каталожный номер:171.01.032.03

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:016.36.4158

Комплект:8

Примечание:

№ на схеме:16

Наименование:O - RING

Каталожный номер:001.05.1355

Комплект:1

Примечание:

№ на схеме:17

Наименование:CIRCLIP

Каталожный номер:002.02.3410

Комплект:1

Примечание:

№ на схеме:18

Наименование:CIRCLIP

Каталожный номер:002.01.0636

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:005.01.2608

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:001.03.1323

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:211.01.006.04

Комплект:1

Примечание:

№ на схеме:22

Наименование:FLANGE

Каталожный номер:211.07.001.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRAKE DISC

Каталожный номер:211.07.002.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL

Каталожный номер:001.03.3221

Комплект:1

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.1595

Комплект:1

Примечание:

№ на схеме:26

Наименование:RING NUT

Каталожный номер:111.04.074.02

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:315.14.008.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:SHIM KIT

Каталожный номер:315.14.400.03

Комплект:1

Примечание:

№ на схеме:29

Наименование:SHIM KIT

Каталожный номер:315.14.400.02

Комплект:1

Примечание:

№ на схеме:30

Наименование:O - RING

Каталожный номер:001.05.1443

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM KIT

Каталожный номер:171.01.400.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:016.04.1231

Комплект:8

Примечание:

№ на схеме:33

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0634

Комплект:4

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:355.14.610.02

Комплект:1

Примечание:

№ на схеме:35

Наименование:SEAL WASHER

Каталожный номер:011.13.2630

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:016.10.2629

Комплект:1

Примечание:

№ на схеме:37

Наименование:SUPPORT

Каталожный номер:211.07.003.02

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:016.36.4156

Комплект:4

Примечание:

№ на схеме:39

Наименование:SPRING WASHER

Каталожный номер:011.01.0224

Комплект:4

Примечание:

№ на схеме:40

Наименование:FIXED CALIPER

Каталожный номер:211.07.602.03

Комплект:1

Примечание:

№ на схеме:41

Наименование:MAGNETIC PLUG

Каталожный номер:355.14.611.02

Комплект:1

Примечание:
