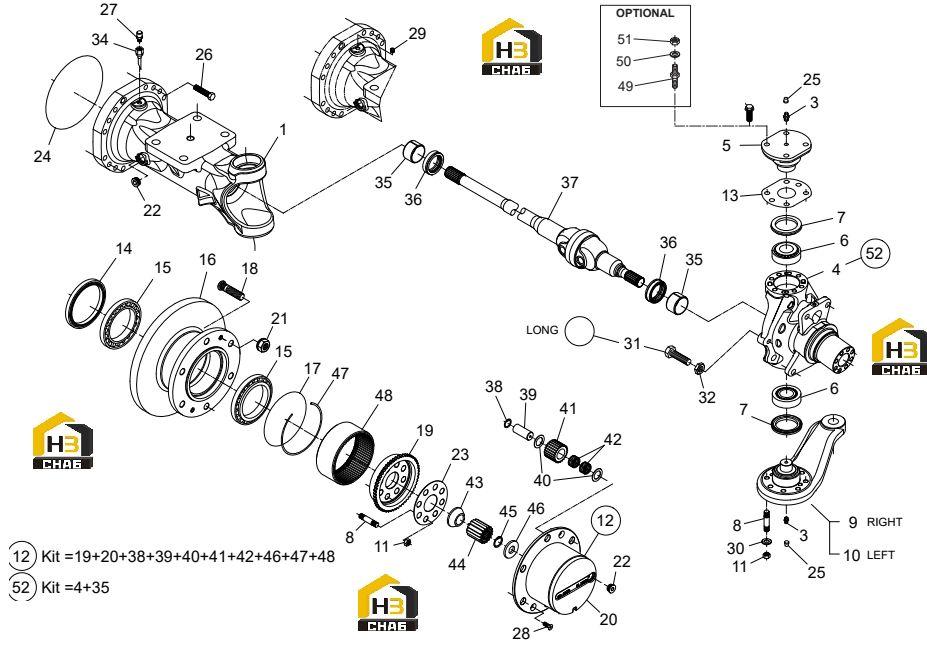

Комплектующие моста

← Редуктор Тормоз →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:210.06.001.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:4

Наименование:STEERING CASE

Каталожный номер:210.06.002.05

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:210.06.004.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:4

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:263.06.017.02

Комплект:4

Примечание:

№ на схеме:8

Наименование:STUD

Каталожный номер:111.06.006.02

Комплект:32

Примечание:

№ на схеме:9

Наименование:LEVIER

Каталожный номер:210.06.006.03

Комплект:1

Примечание:

№ на схеме:10

Наименование:LEVER

Каталожный номер:210.06.006.04

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:006.25.4381

Комплект:32

Примечание:

№ на схеме:13

Наименование:SHIM KIT

Каталожный номер:263.06.400.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:111.06.072.02

Комплект:2

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:16

Наименование:WHEEL HUB

Каталожный номер:210.06.014.02

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:001.05.1350

Комплект:2

Примечание:

№ на схеме:18

Наименование:STUD

Каталожный номер:210.06.010.01

Комплект:12

Примечание:

№ на схеме:19

Наименование:RING GEAR SUPPORT

Каталожный номер:111.06.023.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLANET GEAR CARRIER

Каталожный номер:111.06.022.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:WHEEL NUT

Каталожный номер:006.08.1321

Комплект:12

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:355.14.610.02

Комплект:4

Примечание:

№ на схеме:23

Наименование:LOCKING PLATE

Каталожный номер:111.06.007.02

Комплект:2

Примечание:

№ на схеме:24

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:016.31.4361

Комплект:32

Примечание:

№ на схеме:27

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:016.06.2055

Комплект:4

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:16

Примечание:

№ на схеме:31

Наименование:STEERING ADJUST BOLT

Каталожный номер:000.057727

Комплект:4

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:34

Наименование:ADAPTOR

Каталожный номер:112.01.034.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:THRUST BUSHING

Каталожный номер:211.06.017.01

Комплект:2

Примечание:

№ на схеме:36

Наименование:SEAL

Каталожный номер:211.06.020.01

Комплект:4

Примечание:

№ на схеме:37

Наименование:DOUBLE UNIVERSAL JOINT

Каталожный номер:211.06.613.01

Комплект:2

Примечание:

№ на схеме:38

Наименование:CIRCLIP

Каталожный номер:002.02.1024

Комплект:6

Примечание:

№ на схеме:39

Наименование:PIN

Каталожный номер:111.06.016.02

Комплект:6

Примечание:

№ на схеме:40

Наименование:WASHER

Каталожный номер:111.06.017.02

Комплект:12

Примечание:

№ на схеме:41

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.06.015.04

Комплект:6

Примечание:

№ на схеме:42

Наименование:NEEDLE BEARING

Каталожный номер:005.13.0171

Комплект:12

Примечание:

№ на схеме:43

Наименование:SPACER

Каталожный номер:211.06.031.02

Комплект:2

Примечание:

№ на схеме:44

Наименование:PLANET GEAR

Каталожный номер:211.06.026.02

Комплект:2

Примечание:

№ на схеме:45

Наименование:CIRCLIP

Каталожный номер:002.01.0066

Комплект:2

Примечание:

№ на схеме:46

Наименование:FRICTION WASHER

Каталожный номер:112.06.017.02

Комплект:2

Примечание:

№ на схеме:47

Наименование:CIRCLIP

Каталожный номер:111.06.019.01

Комплект:2

Примечание:

№ на схеме:48

Наименование:RING GEAR

Каталожный номер:111.06.018.02

Комплект:2

Примечание:

№ на схеме:49

Наименование:STUD

Каталожный номер:223.06.013.03

Комплект:8

Примечание:

№ на схеме:50

Наименование:WASHER

Каталожный номер:011.05.1247

Комплект:8

Примечание:

№ на схеме:51

Наименование:NUT

Каталожный номер:006.02.3451

Комплект:8

Примечание:

№ на схеме:52

Наименование:STEERING CASE

Каталожный номер:210.06.702.05

Комплект:2

Примечание:
