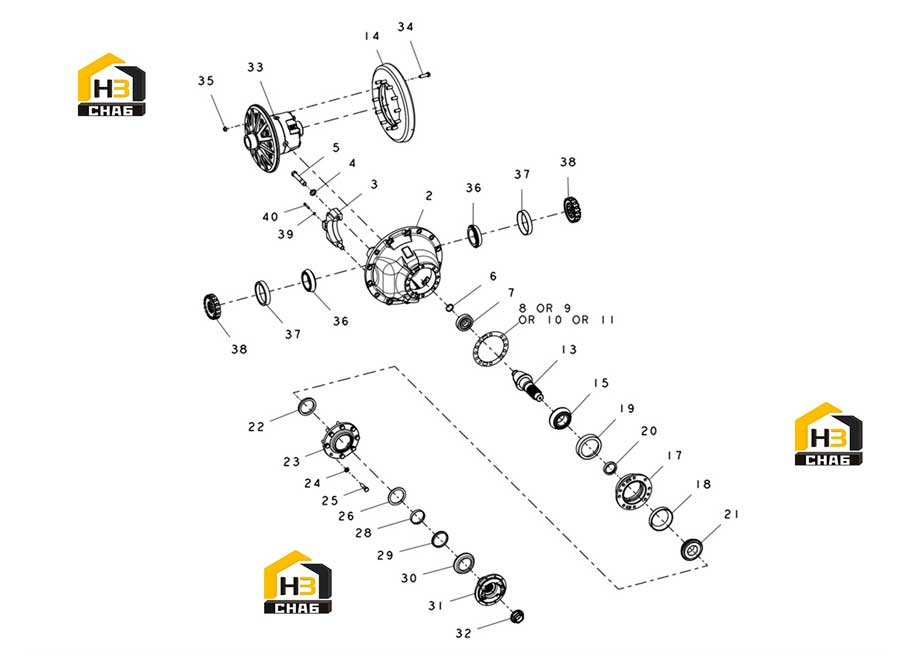

Редуктор

← Компоненты моста Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-DIFF CARRIER & CAP

Каталожный номер:123873

Комплект:1

Примечание:INCLUDES ITEMS 2-5

№ на схеме:2

Наименование:CARRIER DIFFERENTIAL

Каталожный номер:123874

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAP-DIFF CARRIER

Каталожный номер:2109426

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:111658

Комплект:4

Примечание:

№ на схеме:5

Наименование:CAP SCREW

Каталожный номер:124090

Комплект:4

Примечание:

№ на схеме:6

Наименование:RING-INNER PINION BEARING

Каталожный номер:224083

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING-INNER PINION

Каталожный номер:2111954

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:110543

Комплект:1

Примечание:AR

№ на схеме:9

Наименование:SHIM

Каталожный номер:125573

Комплект:1

Примечание:AR

№ на схеме:10

Наименование:SHIM

Каталожный номер:125574

Комплект:1

Примечание:AR

№ на схеме:11

Наименование:SHIM

Каталожный номер:125575

Комплект:1

Примечание:AR

№ на схеме:12

Наименование:SET-DRIVE GEAR & PINION

Каталожный номер:2109103

Комплект:1

Примечание:INCLUDES ITEMS 13 & 14

№ на схеме:13

Наименование:PINION DRIVE

Каталожный номер:2114345

Комплект:1

Примечание:

№ на схеме:14

Наименование:GEAR DRIVE

Каталожный номер:2114346

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONE-CENTER PINION BEARING

Каталожный номер:2111953

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSY-PINION BEARING CAGE

Каталожный номер:111691

Комплект:1

Примечание:INCLUDES ITEMS 17-19

№ на схеме:17

Наименование:CAGE-BEARING PINION

Каталожный номер:111692

Комплект:1

Примечание:

№ на схеме:18

Наименование:CUP-PINION BEARING

Каталожный номер:2111955

Комплект:1

Примечание:

№ на схеме:19

Наименование:CUP-PINION BEARING

Каталожный номер:2111956

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER-PINION BEARING

Каталожный номер:2114644

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONE-OUTER PINION BEARING

Каталожный номер:2111952

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEAL-PINION

Каталожный номер:2109170

Комплект:1

Примечание:

№ на схеме:23

Наименование:RETAINER-PINION SEAL

Каталожный номер:2109567

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER-SEAL RETAINER LOCK

Каталожный номер:4E10

Комплект:8

Примечание:

№ на схеме:25

Наименование:CAP SCREW-SEAL RETAINER

Каталожный номер:1C1036H

Комплект:8

Примечание:

№ на схеме:26

Наименование:WASHER-PINION SEAL

Каталожный номер:2111578

Комплект:1

Примечание:

№ на схеме:27

Наименование:ASSEMBLY FLANGE & SLEEVE

Каталожный номер:2111582

Комплект:1

Примечание:INCLUDES ITEM 28-31

№ на схеме:28

Наименование:SLEEVE-WEAR

Каталожный номер:2109175

Комплект:1

Примечание:

№ на схеме:29

Наименование:SEAL-V RING

Каталожный номер:2109177

Комплект:1

Примечание:

№ на схеме:30

Наименование:SHIELD-DUST

Каталожный номер:2111577

Комплект:1

Примечание:

№ на схеме:31

Наименование:FLANGE-UNIVERSAL JOINT

Каталожный номер:2109465

Комплект:1

Примечание:

№ на схеме:32

Наименование:NUT-DRIVE PINION

Каталожный номер:2111516

Комплект:1

Примечание:

№ на схеме:33

Наименование:ASSY-DIFF BODY (SEE PARTS LIST)

Каталожный номер:2114132

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT RING GEAR

Каталожный номер:110522

Комплект:12

Примечание:

№ на схеме:35

Наименование:NUT-DRIVE GEAR

Каталожный номер:86D10H

Комплект:12

Примечание:

№ на схеме:36

Наименование:CONE-DIFFERENTIAL BEARING

Каталожный номер:2111950

Комплект:2

Примечание:

№ на схеме:37

Наименование:CUP-DIFFERENTIAL BEARING

Каталожный номер:2111951

Комплект:2

Примечание:

№ на схеме:38

Наименование:NUT-DIFFERENTIAL ADJUSTING

Каталожный номер:123876

Комплект:2

Примечание:

№ на схеме:39

Наименование:WASHER-NUT LOCK

Каталожный номер:4E5

Комплект:2

Примечание:

№ на схеме:40

Наименование:CAP SCREW-ADJUSTING NUT LOCK

Каталожный номер:73G532H

Комплект:2
