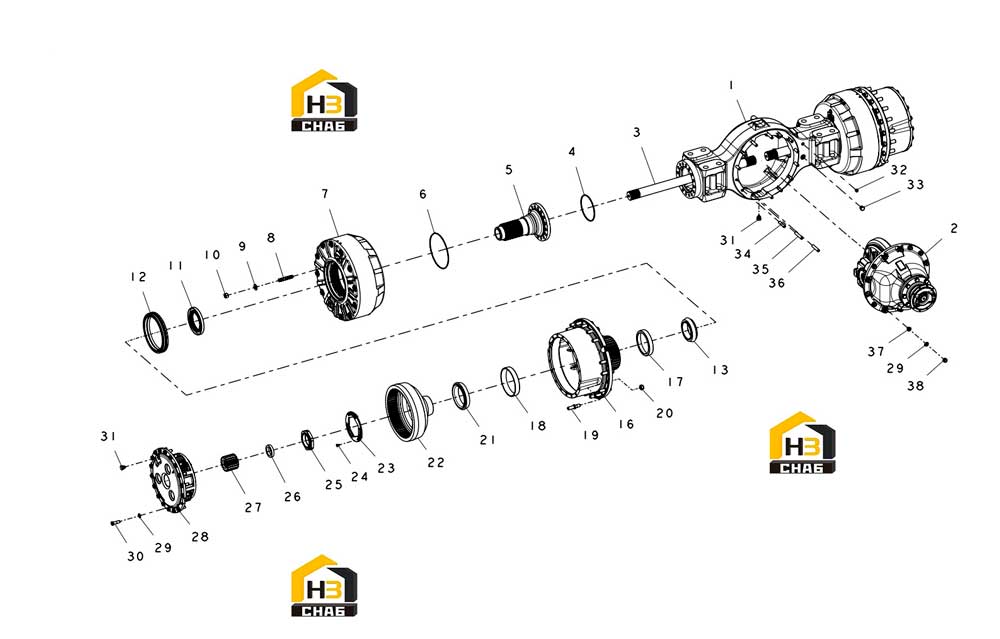

Компоненты моста

← Блок сателлитов Редуктор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING-AXLE

Каталожный номер:2117142

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-DIFF & CARRIER

Каталожный номер:2115764

Комплект:1

Примечание:SEE PARTS LIST

№ на схеме:3

Наименование:SHAFT-AXLE

Каталожный номер:2113904

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL-SOUARE CUT

Каталожный номер:2111028

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPINDLE

Каталожный номер:2111027

Комплект:2

Примечание:

№ на схеме:6

Наименование:SEAL-RING

Каталожный номер:2107024

Комплект:2

Примечание:

№ на схеме:7

Наименование:ASSY-BRAKE

Каталожный номер:2115891

Комплект:2

Примечание:SEE PARTS LIST

№ на схеме:8

Наименование:STUD

Каталожный номер:2115081

Комплект:32

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:2117710

Комплект:32

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:64D12H

Комплект:32

Примечание:

№ на схеме:11

Наименование:SEAL-HUB TO SPINDLE

Каталожный номер:2107379

Комплект:2

Примечание:

№ на схеме:12

Наименование:SEAL-HUB FACE

Каталожный номер:2106610

Комплект:2

Примечание:

№ на схеме:13

Наименование:CONE-BEAR ING

Каталожный номер:2113666

Комплект:2

Примечание:

№ на схеме:14

Наименование:ASSY-HUB & STUD

Каталожный номер:2110029

Комплект:2

Примечание:INCLUDES ITEMS 15, 19 & 20

№ на схеме:15

Наименование:ASSY-HUB & CUP

Каталожный номер:2110030

Комплект:1

Примечание:INCLUDES ITEMS 16-18

№ на схеме:16

Наименование:HUB WHEEL

Каталожный номер:2109994

Комплект:1

Примечание:

№ на схеме:17

Наименование:CUP-BEARING

Каталожный номер:2114358

Комплект:1

Примечание:

№ на схеме:18

Наименование:CUP-BEARING

Каталожный номер:2111644

Комплект:1

Примечание:

№ на схеме:19

Наименование:STUD-WHEEL

Каталожный номер:120218

Комплект:19

Примечание:

№ на схеме:20

Наименование:NUT-WHEEL STUD

Каталожный номер:86D12H

Комплект:19

Примечание:

№ на схеме:21

Наименование:CONE-BEAR ING

Каталожный номер:2113667

Комплект:2

Примечание:

№ на схеме:22

Наименование:HUB-INTERNAL GEAR

Каталожный номер:2109698

Комплект:2

Примечание:

№ на схеме:23

Наименование:LOCKNUT-BRG ADJ

Каталожный номер:2109700

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW-BEARING ADJ

Каталожный номер:2110472

Комплект:12

Примечание:

№ на схеме:25

Наименование:NUT-BEARING ADJ

Каталожный номер:2110425

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER-SUN GEAR

Каталожный номер:2109701

Комплект:2

Примечание:

№ на схеме:27

Наименование:GEAR-SUN

Каталожный номер:2109563

Комплект:2

Примечание:

№ на схеме:28

Наименование:ASSY-PLANET CARRIER

Каталожный номер:2113977

Комплект:2

Примечание:SEE PARTS LIST

№ на схеме:29

Наименование:WASHER

Каталожный номер:104412

Комплект:50

Примечание:

№ на схеме:30

Наименование:CAP-SCREW

Каталожный номер:124158

Комплект:36

Примечание:

№ на схеме:31

Наименование:PLUG-MAGNETIC

Каталожный номер:2111900

Комплект:3

Примечание:

№ на схеме:32

Наименование:PLUG-VENT

Каталожный номер:16F6

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:24K7

Комплект:1

Примечание:

№ на схеме:34

Наименование:STUD-CARRIER

Каталожный номер:120771

Комплект:6

Примечание:

№ на схеме:35

Наименование:STUD-LONG

Каталожный номер:123793

Комплект:4

Примечание:

№ на схеме:36

Наименование:STUD-CARRIER

Каталожный номер:117336

Комплект:4

Примечание:

№ на схеме:37

Наименование:DOWEL-TAPERED

Каталожный номер:119141

Комплект:4

Примечание:

№ на схеме:38

Наименование:NUT

Каталожный номер:64D10H

Комплект:14

Примечание:
