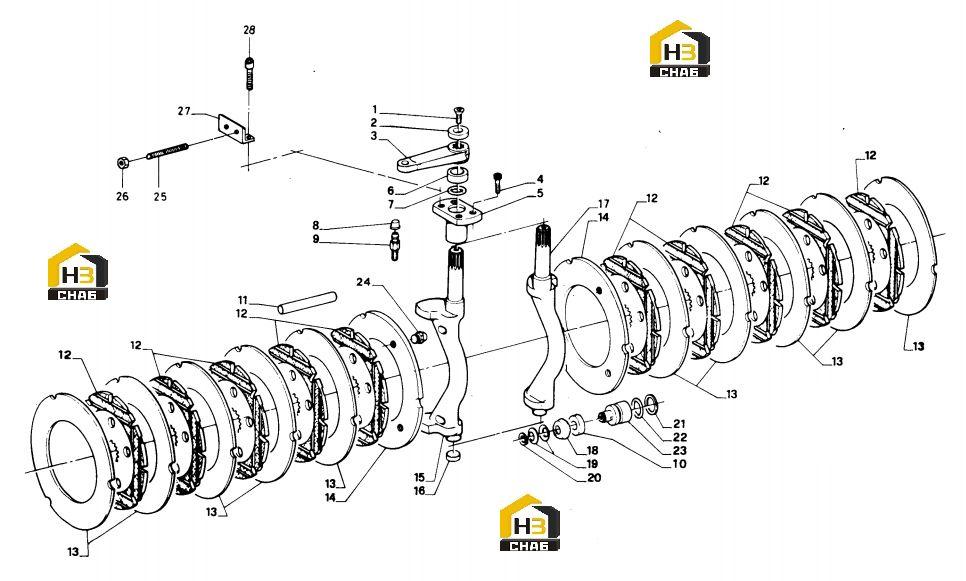

Узел тормоза

← Комплектующие бортового редуктора Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:2

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:738.04.017.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:CHANGE LEVER

Каталожный номер:734.04.021.03

Комплект:2

Примечание:

№ на схеме:4

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0843

Комплект:4

Примечание:

№ на схеме:5

Наименование:FLANGE

Каталожный номер:738.07.003.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:931.04.006.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:O - RING

Каталожный номер:001.05.0039

Комплект:2

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:712.06.015.05

Комплект:2

Примечание:

№ на схеме:9

Наименование:EXHAUSTING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:SPACER

Каталожный номер:738.07.030.02

Комплект:8

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:738.07.008.01

Комплект:6

Примечание:

№ на схеме:12

Наименование:BRAKE DISK

Каталожный номер:738.07.610.04

Комплект:10

Примечание:

№ на схеме:13

Наименование:INTERMEDIATE BRAKE DISK

Каталожный номер:738.07.005.01

Комплект:10

Примечание:

№ на схеме:14

Наименование:SPACER

Каталожный номер:738.07.006.02

Комплект:2

Примечание:

№ на схеме:15

Наименование:BRAKE LEVER

Каталожный номер:738.07.001.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:015.01.0361

Комплект:2

Примечание:

№ на схеме:17

Наименование:BRAKE LEVER

Каталожный номер:738.07.002.02

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPRING

Каталожный номер:738.07.029.01

Комплект:8

Примечание:

№ на схеме:19

Наименование:CUP SPRING

Каталожный номер:009.03.1108

Комплект:16

Примечание:

№ на схеме:20

Наименование:CIRCLIP

Каталожный номер:002.01.0059

Комплект:8

Примечание:

№ на схеме:21

Наименование:RING

Каталожный номер:738.07.010.01

Комплект:8

Примечание:

№ на схеме:22

Наименование:RING

Каталожный номер:738.07.009.01

Комплект:8

Примечание:

№ на схеме:23

Наименование:PISTON

Каталожный номер:738.07.007.06

Комплект:8

Примечание:

№ на схеме:24

Наименование:PUSHER

Каталожный номер:738.07.018.02

Комплект:4

Примечание:

№ на схеме:25

Наименование:GRUB BOLT

Каталожный номер:016.12.0454

Комплект:2

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:006.03.0195

Комплект:2

Примечание:

№ на схеме:27

Наименование:SHEET

Каталожный номер:738.07.023.01

Комплект:2

Примечание:

№ на схеме:28

Наименование:CYLINDER BOLT

Каталожный номер:016.04.1086

Комплект:4

Примечание:
