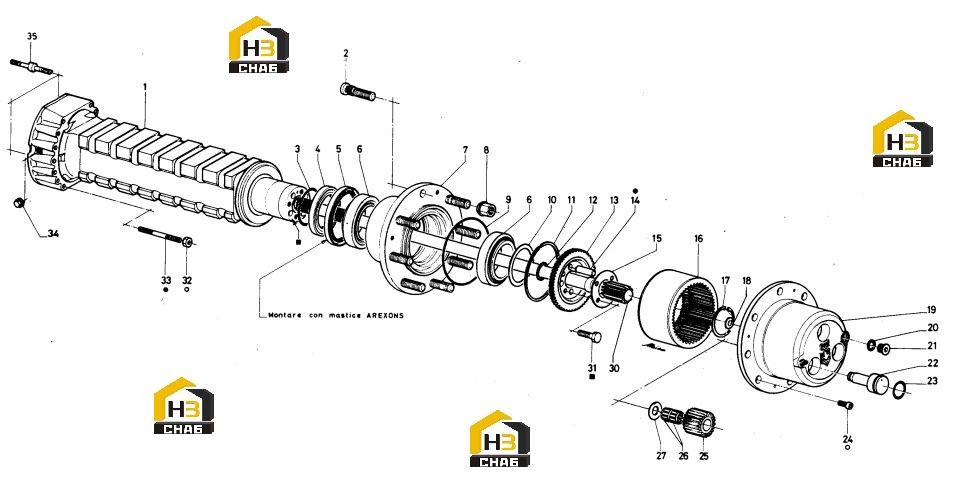

Комплектующие бортового редуктора

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LATERAL AXLE CASE

Каталожный номер:738.06.001.05

Комплект:2

Примечание:

№ на схеме:2

Наименование:WHEEL STUD

Каталожный номер:932.06.074.01

Комплект:16

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.1041

Комплект:2

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:738.06.010.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:001.13.0608

Комплект:2

Примечание:

№ на схеме:6

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0612

Комплект:4

Примечание:

№ на схеме:7

Наименование:WHEEL HUB

Каталожный номер:738.06.019.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:WHEEL NUT

Каталожный номер:006.08.2833

Комплект:16

Примечание:

№ на схеме:9

Наименование:O - RING

Каталожный номер:001.05.1480

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1348

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1347

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.0325

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.0324

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.0323

Комплект:2

Примечание:

№ на схеме:11

Наименование:SNAP RING

Каталожный номер:002.06.1252

Комплект:2

Примечание:

№ на схеме:12

Наименование:SEAL

Каталожный номер:001.01.0009

Комплект:2

Примечание:

№ на схеме:13

Наименование:RING GEAR SUPPORT

Каталожный номер:738.06.026.02

Комплект:2

Примечание:

№ на схеме:14

Наименование:DOWEL

Каталожный номер:738.06.011.02

Комплект:8

Примечание:

№ на схеме:15

Наименование:LOCKING PLATE

Каталожный номер:738.06.033.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:RING GEAR

Каталожный номер:738.06.021.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:CIRCLIP

Каталожный номер:002.02.0087

Комплект:2

Примечание:

№ на схеме:18

Наименование:FRICTION WASHER

Каталожный номер:171.06.010.02

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLANET GEAR CARRIER

Каталожный номер:738.06.020.02

Комплект:2

Примечание:

№ на схеме:20

Наименование:SEAL WASHER

Каталожный номер:011.07.0704

Комплект:2

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:728.06.011.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:738.06.024.02

Комплект:6

Примечание:

№ на схеме:23

Наименование:O - RING

Каталожный номер:001.05.0694

Комплект:6

Примечание:

№ на схеме:24

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:8

Примечание:

№ на схеме:25

Наименование:PLANET GEAR

Каталожный номер:738.06.022.01

Комплект:6

Примечание:

№ на схеме:26

Наименование:NEEDLE BEARING

Каталожный номер:005.13.1533

Комплект:12

Примечание:

№ на схеме:27

Наименование:FRICTION WASHER

Каталожный номер:738.06.023.02

Комплект:6

Примечание:

№ на схеме:30

Наименование:HALF SHAFT

Каталожный номер:738.06.025.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1439

Комплект:8

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:006.01.1497

Комплект:28

Примечание:

№ на схеме:33

Наименование:STUD

Каталожный номер:738.06.016.03

Комплект:24

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:2

Примечание:

№ на схеме:35

Наименование:STUD

Каталожный номер:738.06.016.04

Комплект:4

Примечание:
