Редуктор

← Корпус редуктора Комплектующие редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

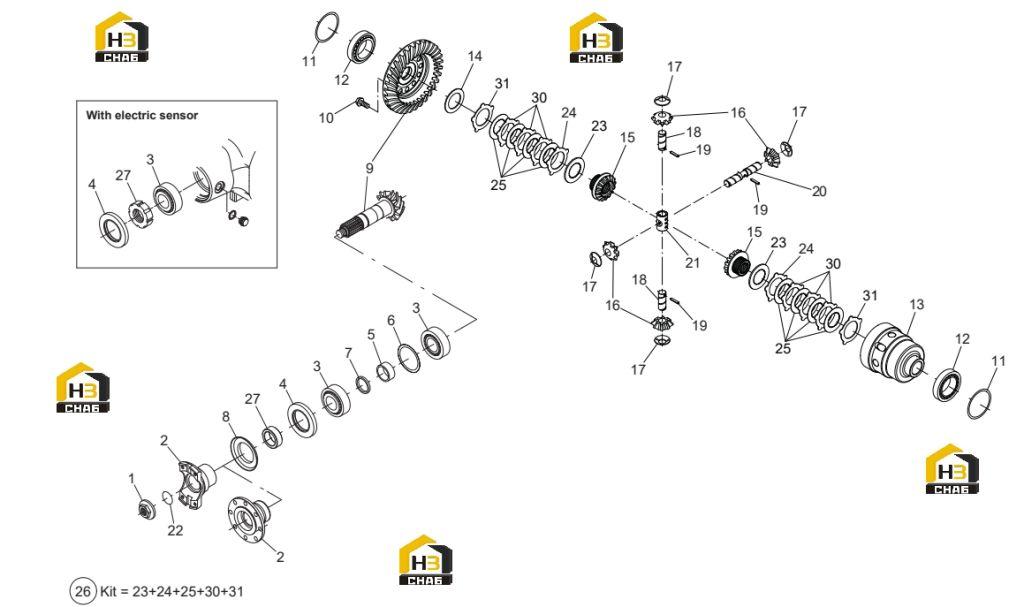

№ на схеме:1

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLANGE

Каталожный номер:542.22.004.07

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:001.03.4328

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER

Каталожный номер:315.14.008.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM KIT

Каталожный номер:725.04.400.02

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIM KIT

Каталожный номер:315.14.400.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:COVER PLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.500.17

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:11

Наименование:SHIM KIT

Каталожный номер:111.04.400.16

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:13

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.057.02

Комплект:1

Примечание:

№ на схеме:14

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.059.02

Комплект:2

Примечание:

№ на схеме:16

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:17

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:111.04.034.02

Комплект:2

Примечание:

№ на схеме:19

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:111.04.033.02

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:O - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLUTCH DISC

Каталожный номер:111.04.046.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:INTERMEDIATE CLUTCH DISC

Каталожный номер:111.04.048.02

Комплект:2

Примечание:

№ на схеме:25

Наименование:CLUTCH DISC

Каталожный номер:111.04.047.01

Комплект:8

Примечание:

№ на схеме:26

Наименование:CLUTCH DISC

Каталожный номер:111.04.610.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:SPACER

Каталожный номер:171.04.018.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:INTERMEDIATE CLUTCH DISC

Каталожный номер:111.04.048.01

Комплект:6

Примечание:

№ на схеме:31

Наименование:INTERMEDIATE CLUTCH DISC

Каталожный номер:111.04.049.01

Комплект:2

Примечание:
