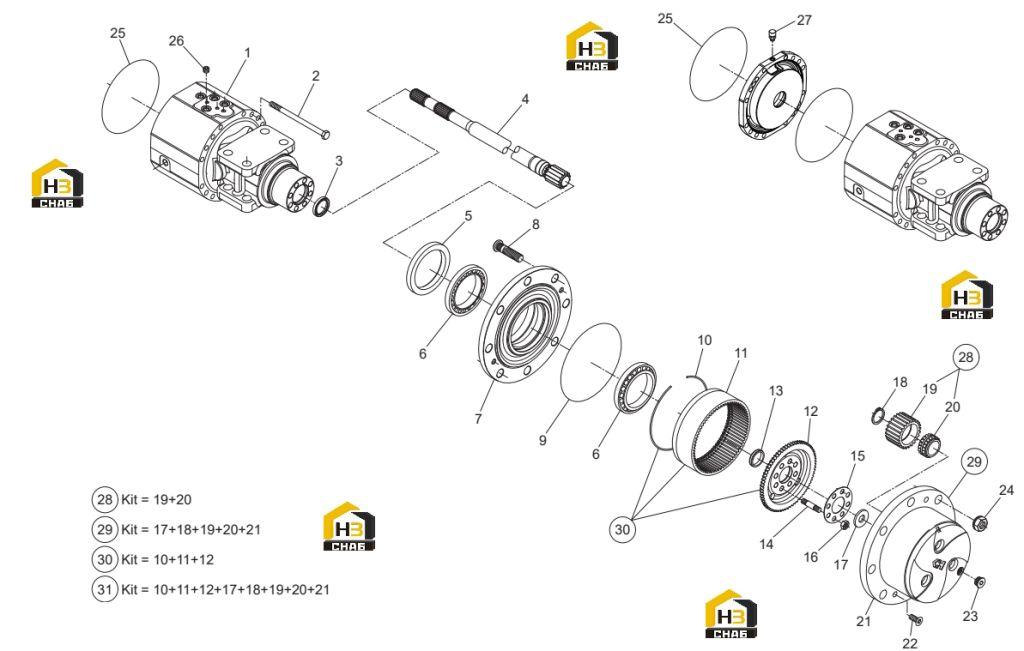

Комплектующие редуктора

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:111.06.008.28

Комплект:2

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLT

Каталожный номер:016.03.4016

Комплект:32

Примечание:

№ на схеме:3

Наименование:RING

Каталожный номер:111.06.068.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:HALF SHAFT

Каталожный номер:111.06.066.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:001.21.1393

Комплект:2

Примечание:

№ на схеме:6

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:7

Наименование:WHEEL HUB

Каталожный номер:111.06.010.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:WHEEL STUD

Каталожный номер:176.06.006.01

Комплект:16

Примечание:

№ на схеме:9

Наименование:O - RING

Каталожный номер:001.05.1178

Комплект:2

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:11

Наименование:RING GEAR

Каталожный номер:112.06.005.04

Комплект:2

Примечание:

№ на схеме:12

Наименование:RING GEAR SUPPORT

Каталожный номер:111.06.005.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:CENTERING RING

Каталожный номер:111.06.025.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:STUD

Каталожный номер:111.06.006.02

Комплект:16

Примечание:

№ на схеме:15

Наименование:LOCKING PLATE

Каталожный номер:111.06.007.02

Комплект:2

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:006.25.4381

Комплект:16

Примечание:

№ на схеме:17

Наименование:FRICTION WASHER

Каталожный номер:112.06.017.02

Комплект:2

Примечание:

№ на схеме:18

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:6

Примечание:

№ на схеме:19

Наименование:PLANET GEAR

Каталожный номер:112.06.006.03

Комплект:6

Примечание:

№ на схеме:20

Наименование:BEARING

Каталожный номер:112.06.008.02

Комплект:6

Примечание:

№ на схеме:21

Наименование:PLANET GEAR CARRIER

Каталожный номер:112.06.050.04

Комплект:2

Примечание:

№ на схеме:22

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:112.06.088.03

Комплект:16

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:3

Примечание:

№ на схеме:26

Наименование:PLUG

Каталожный номер:016.45.4479

Комплект:4

Примечание:

№ на схеме:27

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLANET GEAR

Каталожный номер:112.06.706.01

Комплект:6

Примечание:

№ на схеме:29

Наименование:PLANET GEAR CARRIER

Каталожный номер:212.06.710.19

Комплект:2

Примечание:

№ на схеме:30

Наименование:RING GEAR SUPPORT

Каталожный номер:111.06.705.02

Комплект:2

Примечание:

№ на схеме:31

Наименование:PLANET GEAR CARRIER

Каталожный номер:111.06.710.03

Комплект:2

Примечание:
