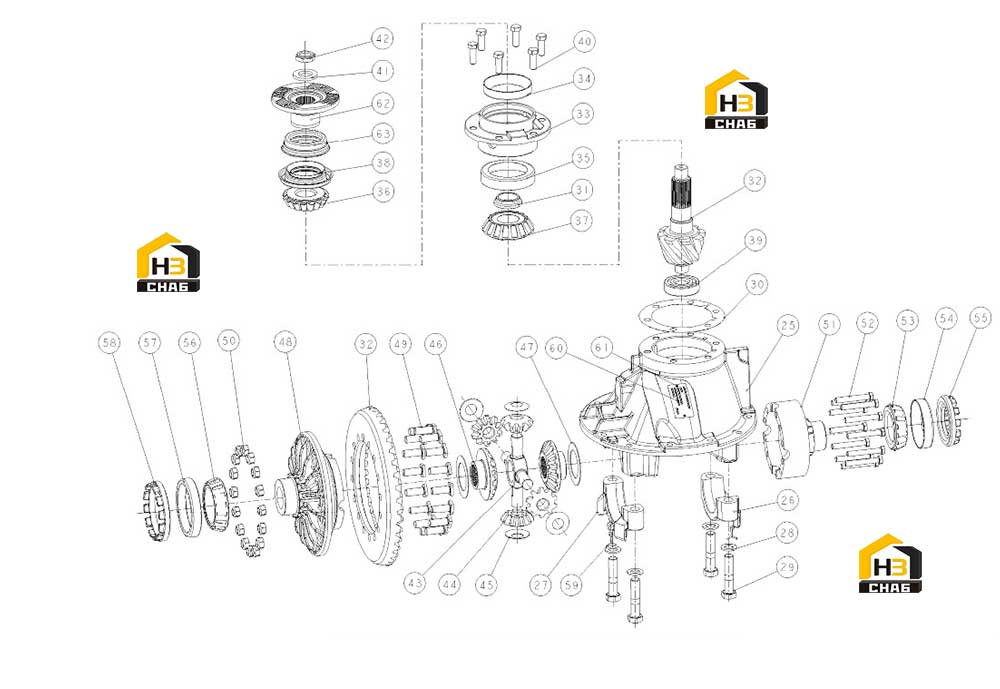

Редуктор 10.24 bus 831203; 831202; 831207

← Мост 826264; 826265; 826282 Мост 826264; 826265; 826282 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:25

Наименование:Carrier

Каталожный номер:833190

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing Cap (Case Diff, Plain Half)

Каталожный номер:210382

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bea ring Cap (Diff Case Side)

Каталожный номер:210459

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer Plain (Cap-Bearing)

Каталожный номер:210288

Комплект:4

Примечание:

№ на схеме:29

Наименование:Capscrew-hex (Cap-Bearing)

Каталожный номер:210095

Комплект:4

Примечание:

№ на схеме:30

Наименование:Shim Pin Brg. Cage

Каталожный номер:107567L

Комплект:-

Примечание:AS RQD

№ на схеме:31

Наименование:Spacer Bearing (Pinion)

Каталожный номер:126470L

Комплект:-

Примечание:AS RQD

№ на схеме:32

Наименование:Matched Set

Каталожный номер:R832494B

Комплект:1

Примечание:

№ на схеме:32

Наименование:Matched Set

Каталожный номер:R832363B

Комплект:1

Примечание:

№ на схеме:32

Наименование:Matched Set

Каталожный номер:R832426B

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pinion Brg. Cage & Cups Assy

Каталожный номер:833158

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bearing Cup Outer (Brg-Cage)

Каталожный номер:12495

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bearing Cup Inner (Brg-Cage)

Каталожный номер:833153

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bearing Cone Outer (Brg-Cage)

Каталожный номер:33699

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bearing Cone Inner (Brg-Cage)

Каталожный номер:833152

Комплект:1

Примечание:

№ на схеме:38

Наименование:Oil Seal (Pinion)

Каталожный номер:127721

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bearing Pinion Pilot

Каталожный номер:830398

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt (Brg-Cage)

Каталожный номер:210115

Комплект:6

Примечание:

№ на схеме:41

Наименование:Washer (Pinion Nut)

Каталожный номер:210114

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pinion Nut

Каталожный номер:210133

Комплект:1

Примечание:

№ на схеме:43

Наименование:Spider

Каталожный номер:830177

Комплект:1

Примечание:

№ на схеме:44

Наименование:Side Pinion

Каталожный номер:830207

Комплект:4

Примечание:

№ на схеме:45

Наименование:Washer Thrust, Side Pinion

Каталожный номер:830405

Комплект:4

Примечание:

№ на схеме:46

Наименование:Side Gear

Каталожный номер:830231

Комплект:2

Примечание:

№ на схеме:47

Наименование:Washer Thrust, Side Gear

Каталожный номер:126004

Комплект:2

Примечание:

№ на схеме:48

Наименование:Diff Case

Каталожный номер:830200

Комплект:1

Примечание:

№ на схеме:48

Наименование:Diff Case

Каталожный номер:830200

Комплект:1

Примечание:

№ на схеме:48

Наименование:Diff Case

Каталожный номер:830370

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bolt Gear

Каталожный номер:126219

Комплект:16

Примечание:

№ на схеме:50

Наименование:Nut Gear

Каталожный номер:126216

Комплект:16

Примечание:

№ на схеме:51

Наименование:Case-Diff, Plain Half

Каталожный номер:126014

Комплект:1

Примечание:

№ на схеме:52

Наименование:Bolt, Diff Case

Каталожный номер:210469

Комплект:12

Примечание:

№ на схеме:53

Наименование:Brg. Cone (Diff Case, Plain Half)

Каталожный номер:40679

Комплект:1

Примечание:

№ на схеме:54

Наименование:Brg. Cup (Diff Case, Plain Half)

Каталожный номер:90951

Комплект:1

Примечание:

№ на схеме:55

Наименование:Brg. Adjuster (Diff Case, Plain Half)

Каталожный номер:210108

Комплект:1

Примечание:

№ на схеме:56

Наименование:Brg. Cone (Diff Case)

Каталожный номер:129565

Комплект:1

Примечание:

№ на схеме:57

Наименование:Brg. Cup (Diff Case)

Каталожный номер:129566

Комплект:1

Примечание:

№ на схеме:58

Наименование:Brg. Adjuster (Diff Case)

Каталожный номер:210287

Комплект:1

Примечание:

№ на схеме:59

Наименование:Cotter Pin

Каталожный номер:90873

Комплект:2

Примечание:

№ на схеме:60

Наименование:Identification Tag

Каталожный номер:111197

Комплект:1

Примечание:

№ на схеме:61

Наименование:Rivet, Pop

Каталожный номер:640293

Комплект:2

Примечание:

№ на схеме:62

Наименование:Coupling DIN155 X-S

Каталожный номер:832037

Комплект:1

Примечание:

№ на схеме:63

Наименование:Mud Slinger

Каталожный номер:830428

Комплект:1

Примечание:
