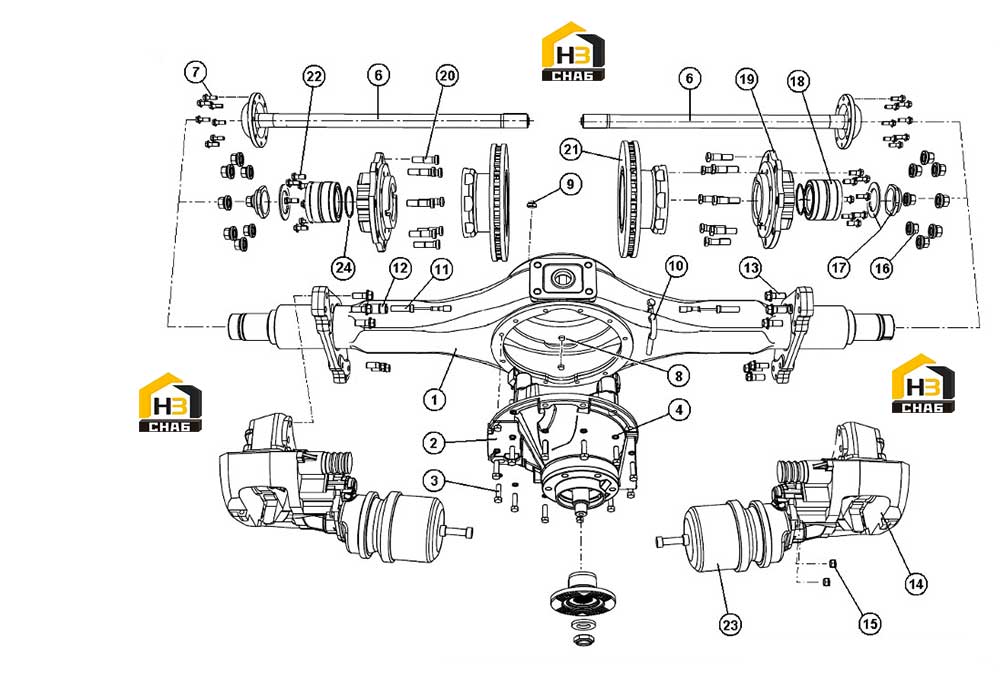

Мост 826264; 826265; 826282

← Редуктор 10.24 bus 831203; 831202; 831207 Редуктор 10.24 bus 831203; 831202; 831207 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:603605

Комплект:1

Примечание:

№ на схеме:2

Наименование:Head Assy Bus 10.24

Каталожный номер:831207

Комплект:1

Примечание:SEE CHART 2

№ на схеме:2

Наименование:Head Assy Bus 10.24

Каталожный номер:831202

Комплект:1

Примечание:SEE CHART 2

№ на схеме:2

Наименование:Head Assy Bus 10.24

Каталожный номер:831203

Комплект:1

Примечание:SEE CHART 2

№ на схеме:3

Наименование:Screw M12x1,75x40

Каталожный номер:210135

Комплект:12

Примечание:

№ на схеме:4

Наименование:Washer 21,1x12,7x4

Каталожный номер:-

Комплект:12

Примечание:N/A

№ на схеме:6

Наименование:Axle Shaft

Каталожный номер:828998

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt Verbus Ripp M16

Каталожный номер:830434

Комплект:16

Примечание:

№ на схеме:8

Наименование:Plug, Magnetic %-14

Каталожный номер:54254

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug 1-11 % PTF

Каталожный номер:90321

Комплект:1

Примечание:

№ на схеме:10

Наименование:Breather Kit

Каталожный номер:829265

Комплект:1

Примечание:

№ на схеме:11

Наименование:ABS Sensor

Каталожный номер:833188

Комплект:2

Примечание:

№ на схеме:12

Наименование:ABS Bushing

Каталожный номер:830163

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M16x1,5x60

Каталожный номер:830452

Комплект:12

Примечание:

№ на схеме:14

Наименование:Brake Wabco (R.H.)

Каталожный номер:829753

Комплект:1

Примечание:

№ на схеме:14

Наименование:Brake Wabco (L.H.)

Каталожный номер:829752

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:MX-1-1601

Комплект:4

Примечание:

№ на схеме:16

Наименование:Wheel Nut M20x1,5

Каталожный номер:833205

Комплект:16

Примечание:

№ на схеме:17

Наименование:Spindle Washer

Каталожный номер:833065

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut, Hub M75

Каталожный номер:833064

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bearing Hub Unit

Каталожный номер:830468

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hub

Каталожный номер:829338

Комплект:2

Примечание:

№ на схеме:20

Наименование:Wheel Bolt M20x1,5

Каталожный номер:833193

Комплект:16

Примечание:

№ на схеме:21

Наименование:Disc Rotor

Каталожный номер:829710

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M14x1,5x50

Каталожный номер:830484

Комплект:16

Примечание:

№ на схеме:23

Наименование:Actuator (R.H.)

Каталожный номер:828101

Комплект:1

Примечание:

№ на схеме:23

Наименование:Actuator (L.H.)

Каталожный номер:828100

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-Ring

Каталожный номер:830478

Комплект:2

Примечание:
