Тормоз

← Коробка передач fls4.2 (часть 3) Комплектующие моста →

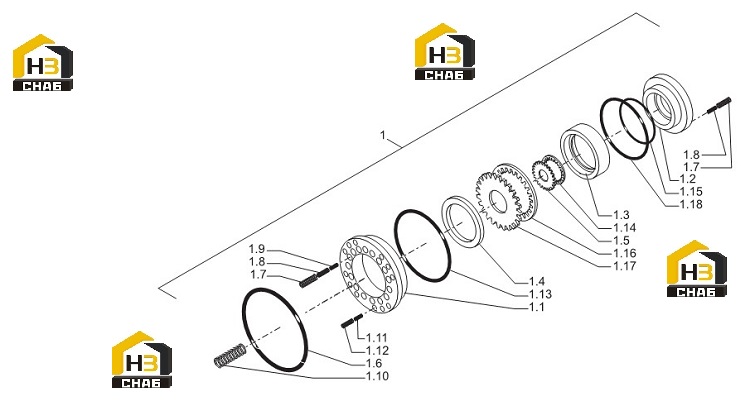

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake Assy

Каталожный номер:831083

Комплект:1

Примечание:2810770

№ на схеме:1.10

Наименование:Pressur spring

Каталожный номер:866850

Комплект:1

Примечание:1434161

№ на схеме:1.1

Наименование:Piston

Каталожный номер:048728

Комплект:1

Примечание:0048728

№ на схеме:1.11

Наименование:Pressur spring

Каталожный номер:867944

Комплект:20

Примечание:0284210

№ на схеме:1.12

Наименование:Pressur spring

Каталожный номер:867945

Комплект:20

Примечание:2894211

№ на схеме:1.13

Наименование:Piston gasket

Каталожный номер:831991

Комплект:1

Примечание:1479888

№ на схеме:1.14

Наименование:Inner disc

Каталожный номер:831996

Комплект:11

Примечание:1482097

№ на схеме:1.15

Наименование:Piston gasket

Каталожный номер:868556

Комплект:1

Примечание:6902024

№ на схеме:1.16

Наименование:Inner disc

Каталожный номер:831816

Комплект:7

Примечание:1186316

№ на схеме:1.17

Наименование:Outer disc

Каталожный номер:868555

Комплект:8

Примечание:6902023

№ на схеме:1.18

Наименование:Piston gasket

Каталожный номер:868557

Комплект:1

Примечание:6902025

№ на схеме:1.2

Наименование:Piston

Каталожный номер:831632

Комплект:1

Примечание:6902020

№ на схеме:1.3

Наименование:Spacing ring

Каталожный номер:048730

Комплект:1

Примечание:0048730

№ на схеме:1.4

Наименование:Snap Ring

Каталожный номер:866070

Комплект:7

Примечание:2894342

№ на схеме:1.5

Наименование:Outer disc

Каталожный номер:831428

Комплект:11

Примечание:2894131

№ на схеме:1.6

Наименование:Piston gasket

Каталожный номер:868558

Комплект:1

Примечание:6902026

№ на схеме:1.7

Наименование:Pressur spring

Каталожный номер:866879

Комплект:48

Примечание:1482100

№ на схеме:1.8

Наименование:Pressur spring

Каталожный номер:866880

Комплект:42

Примечание:1482101

№ на схеме:1.9

Наименование:Pressur spring

Каталожный номер:868559

Комплект:32

Примечание:6902027
