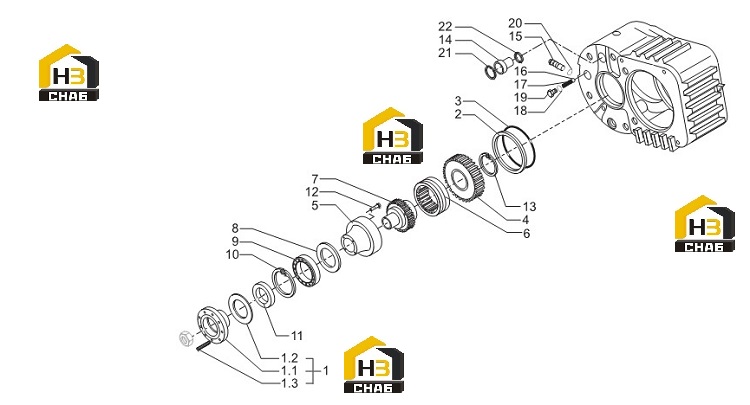

Коробка передач fls4.2 (часть 3)

← Коробка передач fls4.2 (часть 2) Тормоз →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange Assy

Каталожный номер:860324

Комплект:1

Примечание:2815636

№ на схеме:1.1

Наименование:Flange

Каталожный номер:334135

Комплект:1

Примечание:2815637(860324)

№ на схеме:1.2

Наименование:Cap

Каталожный номер:835776

Комплект:1

Примечание:4921212(860324)

№ на схеме:1.3

Наименование:Stud

Каталожный номер:020294

Комплект:8

Примечание:0062144(860324)

№ на схеме:2

Наименование:Disk/Washer

Каталожный номер:834941

Комплект:1

Примечание:2815643

№ на схеме:3

Наименование:O-Ring

Каталожный номер:831462

Комплект:1

Примечание:2900491

№ на схеме:4

Наименование:Spur Gear

Каталожный номер:834938

Комплект:1

Примечание:2815633

№ на схеме:5

Наименование:Protection

Каталожный номер:834344

Комплект:1

Примечание:2808974

№ на схеме:6

Наименование:Coupling

Каталожный номер:834937

Комплект:1

Примечание:2815631

№ на схеме:7

Наименование:Sleeve

Каталожный номер:834939

Комплект:1

Примечание:2815635

№ на схеме:8

Наименование:Disk/Washer

Каталожный номер:834940

Комплект:1

Примечание:2815642

№ на схеме:9

Наименование:Roller Bearing Cylinder

Каталожный номер:027714

Комплект:1

Примечание:2814930

№ на схеме:10

Наименование:Circlip

Каталожный номер:022053

Комплект:1

Примечание:0750502

№ на схеме:11

Наименование:Transmission assy

Каталожный номер:830518

Комплект:2

Примечание:2168639

№ на схеме:12

Наименование:Cylinder Head Screw

Каталожный номер:020610

Комплект:3

Примечание:0783624

№ на схеме:13

Наименование:Circlip

Каталожный номер:021886

Комплект:1

Примечание:2815632

№ на схеме:14

Наименование:Screw Plug

Каталожный номер:834672

Комплект:1

Примечание:2810758

№ на схеме:15

Наименование:Pin

Каталожный номер:833268

Комплект:1

Примечание:2456313

№ на схеме:16

Наименование:Ball

Каталожный номер:022342

Комплект:1

Примечание:0011133

№ на схеме:17

Наименование:Spring

Каталожный номер:832516

Комплект:1

Примечание:0901425

№ на схеме:18

Наименование:Usit ring

Каталожный номер:830190

Комплект:1

Примечание:0044272

№ на схеме:19

Наименование:Screw

Каталожный номер:020913

Комплект:1

Примечание:0012949

№ на схеме:20

Наименование:O-Ring

Каталожный номер:831454

Комплект:1

Примечание:2900481

№ на схеме:21

Наименование:Circlip

Каталожный номер:024860

Комплект:1

Примечание:0012503

№ на схеме:22

Наименование:O-Ring

Каталожный номер:831510

Комплект:1

Примечание:2928769
