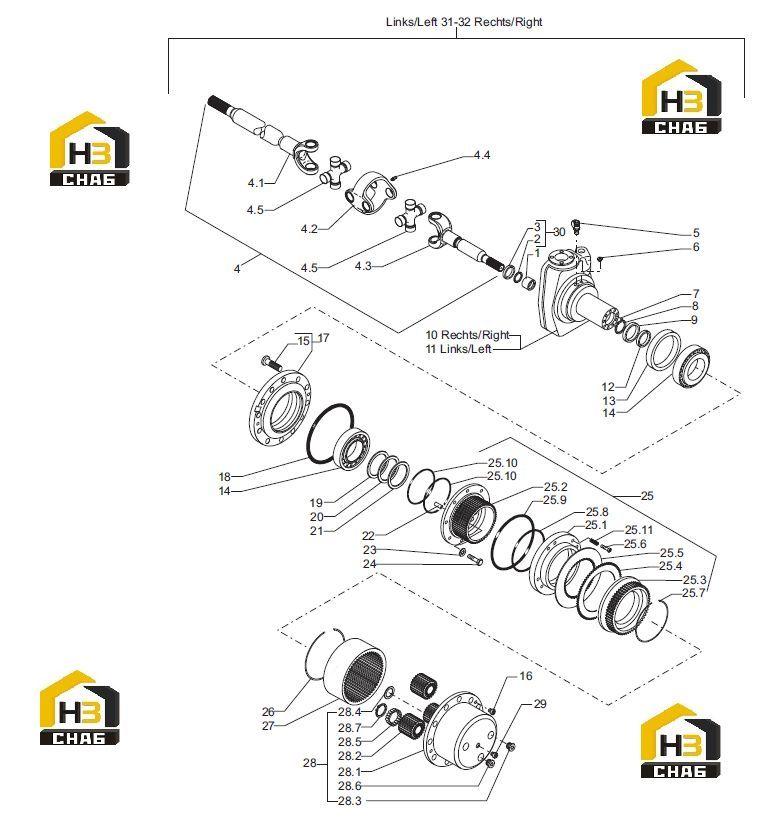

Ступица колеса

← Рычаг рулевого управления Корпус оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:1709862

№ на схеме:2

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:831087 2810807

№ на схеме:3

Наименование:Ring

Каталожный номер:831085

Комплект:1

Примечание:831087 2810806

№ на схеме:4

Наименование:Double u-joint

Каталожный номер:834649

Комплект:2

Примечание:2810606

№ на схеме:4.1

Наименование:Fork differential side

Каталожный номер:868024

Комплект:1

Примечание:834649 2896319

№ на схеме:4.2

Наименование:Central body

Каталожный номер:868009

Комплект:1

Примечание:834649 2894315

№ на схеме:4.3

Наименование:Fork wheel side

Каталожный номер:868010

Комплект:1

Примечание:834649 2894318

№ на схеме:4.4

Наименование:Nipple

Каталожный номер:867980

Комплект:1

Примечание:834649 2894259

№ на схеме:4.5

Наименование:Spider

Каталожный номер:868022

Комплект:2

Примечание:834649 2896316

№ на схеме:5

Наименование:Tube fitting

Каталожный номер:831355

Комплект:2

Примечание:2815833

№ на схеме:6

Наименование:Screw plug

Каталожный номер:831635

Комплект:2

Примечание:7396295

№ на схеме:7

Наименование:Plug

Каталожный номер:830283

Комплект:4

Примечание:0219632

№ на схеме:8

Наименование:Snap ring

Каталожный номер:020032

Комплект:2

Примечание:0012491

№ на схеме:9

Наименование:Washer

Каталожный номер:832151

Комплект:2

Примечание:1709858

№ на схеме:10

Наименование:Left swivel housing

Каталожный номер:150005

Комплект:1

Примечание:862804 2815346

№ на схеме:11

Наименование:Right swivel housing

Каталожный номер:150004

Комплект:1

Примечание:862805 2815348

№ на схеме:12

Наименование:Ring

Каталожный номер:833506

Комплект:2

Примечание:2494899

№ на схеме:13

Наименование:Gasket

Каталожный номер:831492

Комплект:2

Примечание:2928269

№ на схеме:14

Наименование:Roller Bearing

Каталожный номер:149909

Комплект:4

Примечание:1909613

№ на схеме:15

Наименование:Stud

Каталожный номер:834213

Комплект:20

Примечание:368851 2808389

№ на схеме:16

Наименование:Cylinder screw

Каталожный номер:020653

Комплект:4

Примечание:0945541

№ на схеме:17

Наименование:Hub

Каталожный номер:368851

Комплект:2

Примечание:0368851

№ на схеме:18

Наименование:O-Ring

Каталожный номер:831467

Комплект:2

Примечание:2900496

№ на схеме:19

Наименование:Shim Ring

Каталожный номер:021821

Комплект:-

Примечание:2781743

№ на схеме:20

Наименование:Shim Ring

Каталожный номер:020713

Комплект:-

Примечание:1425461

№ на схеме:21

Наименование:Shim Ring

Каталожный номер:020717

Комплект:-

Примечание:1425462

№ на схеме:22

Наименование:Bushing

Каталожный номер:833749

Комплект:22

Примечание:2759976

№ на схеме:23

Наименование:Washer

Каталожный номер:833737

Комплект:22

Примечание:2759945

№ на схеме:24

Наименование:Screw

Каталожный номер:020330

Комплект:22

Примечание:0102807

№ на схеме:25

Наименование:Brake

Каталожный номер:831050

Комплект:2

Примечание:2810244

№ на схеме:25.10

Наименование:O-Ring

Каталожный номер:022730

Комплект:2

Примечание:831050 0511340

№ на схеме:25.1

Наименование:Piston

Каталожный номер:866941

Комплект:1

Примечание:831050 1498825

№ на схеме:25.11

Наименование:Pressur spring

Каталожный номер:868552

Комплект:8

Примечание:831050 6902018

№ на схеме:25.2

Наименование:Inner body

Каталожный номер:867989

Комплект:1

Примечание:831050 2894285

№ на схеме:25.3

Наименование:Thrust washer

Каталожный номер:866942

Комплект:1

Примечание:831050 1498827

№ на схеме:25.4

Наименование:Outer disc

Каталожный номер:866247

Комплект:5

Примечание:831050 2894284

№ на схеме:25.5

Наименование:Inner disc

Каталожный номер:831978

Комплект:5

Примечание:831050 1479860

№ на схеме:25.6

Наименование:Screw

Каталожный номер:868551

Комплект:8

Примечание:831050 6902017

№ на схеме:25.7

Наименование:Snap ring

Каталожный номер:020184

Комплект:1

Примечание:831050 0043480

№ на схеме:25.8

Наименование:Piston gasket

Каталожный номер:831979

Комплект:1

Примечание:831050 1479862

№ на схеме:25.9

Наименование:Piston gasket

Каталожный номер:831980

Комплект:1

Примечание:831050 1479863

№ на схеме:26

Наименование:Circlip

Каталожный номер:023181

Комплект:2

Примечание:2759348

№ на схеме:27

Наименование:Crown gear

Каталожный номер:333995

Комплект:2

Примечание:2809586

№ на схеме:28-Jan

Наименование:Snap ring

Каталожный номер:020031

Комплект:3

Примечание:862827 0012479

№ на схеме:28

Наименование:Planetary carrier assy

Каталожный номер:862827

Комплект:2

Примечание:2815389

№ на схеме:28.1

Наименование:Planetary carrier

Каталожный номер:834914

Комплект:1

Примечание:862827 2815379

№ на схеме:28.2

Наименование:Spur gear

Каталожный номер:333771

Комплект:3

Примечание:862827 2759339

№ на схеме:28.3

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:862827 2479494

№ на схеме:28.4

Наименование:Washer

Каталожный номер:836165

Комплект:1

Примечание:862827 1717194

№ на схеме:28.5

Наименование:Roller bearing

Каталожный номер:830883

Комплект:3

Примечание:862827 2759315

№ на схеме:28.6

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:862827 2928053

№ на схеме:29

Наименование:Screw plug

Каталожный номер:832115

Комплект:2

Примечание:1637351

№ на схеме:30

Наименование:Seal kit

Каталожный номер:831087

Комплект:2

Примечание:2810827

№ на схеме:31

Наименование:Wheel hub Assy Lh

Каталожный номер:862804

Комплект:1

Примечание:2814421

№ на схеме:32

Наименование:Wheel hub Assy Rh

Каталожный номер:862805

Комплект:1

Примечание:2814422
