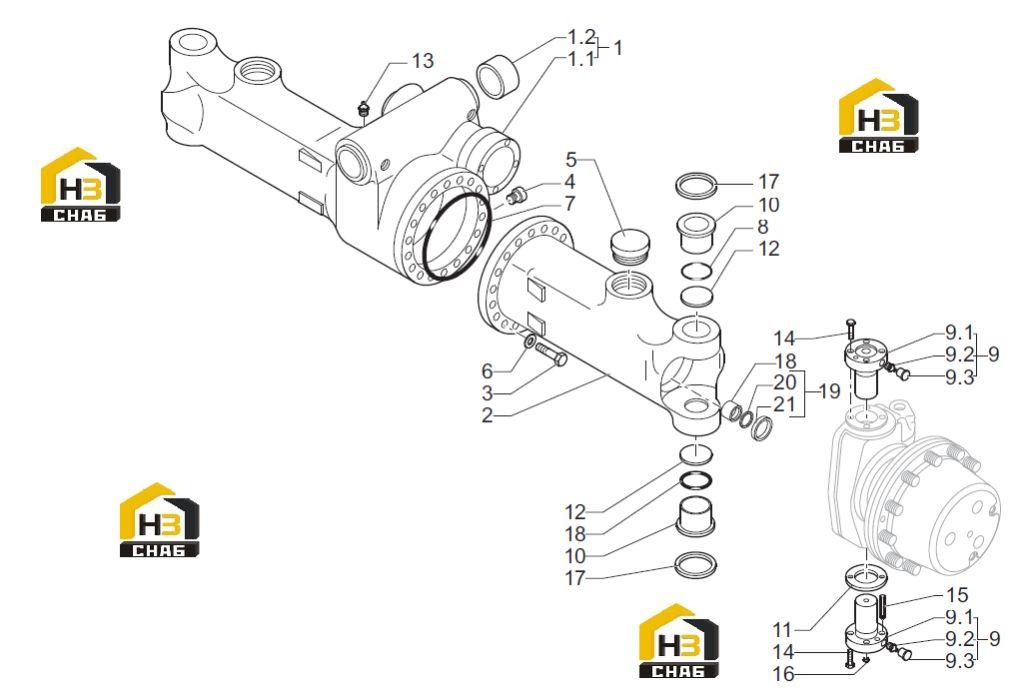

Корпус оси

← Ступица колеса Набор конических зубчатых колес и дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Long axle beam Assy

Каталожный номер:860255

Комплект:1

Примечание:2814404

№ на схеме:1.1

Наименование:Long axle beam

Каталожный номер:248142

Комплект:1

Примечание:860255 2814405

№ на схеме:1.2

Наименование:Bushing

Каталожный номер:836119

Комплект:2

Примечание:860225 1599537

№ на схеме:2

Наименование:Short axle beam

Каталожный номер:248143

Комплект:1

Примечание:2814407

№ на схеме:3

Наименование:Screw

Каталожный номер:020143

Комплект:19

Примечание:0029343

№ на схеме:4

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:2479494

№ на схеме:5

Наименование:Pressure plate

Каталожный номер:834730

Комплект:2

Примечание:2814080

№ на схеме:6

Наименование:Disk/Washer

Каталожный номер:834775

Комплект:19

Примечание:2814425

№ на схеме:7

Наименование:O-Ring

Каталожный номер:831465

Комплект:1

Примечание:2900495

№ на схеме:8

Наименование:O-Ring

Каталожный номер:830262

Комплект:4

Примечание:0158085

№ на схеме:9

Наименование:Pin Assy

Каталожный номер:860126

Комплект:4

Примечание:2809836

№ на схеме:9.1

Наименование:Pin

Каталожный номер:834514

Комплект:1

Примечание:860126 2809837

№ на схеме:9.2

Наименование:Nipple

Каталожный номер:829670

Комплект:1

Примечание:860126 0010528

№ на схеме:9.3

Наименование:Protection cap

Каталожный номер:830415

Комплект:1

Примечание:860126 0760274

№ на схеме:10

Наименование:Bushing

Каталожный номер:832672

Комплект:4

Примечание:2177375

№ на схеме:11

Наименование:Ring

Каталожный номер:836104

Комплект:2

Примечание:1584192

№ на схеме:12

Наименование:Washer

Каталожный номер:836123

Комплект:4

Примечание:1599563

№ на схеме:13

Наименование:Breather

Каталожный номер:831065

Комплект:1

Примечание:2810610

№ на схеме:14

Наименование:Screw

Каталожный номер:021255

Комплект:16

Примечание:0028729

№ на схеме:15

Наименование:Heavy spring dowel

Каталожный номер:022228

Комплект:4

Примечание:4921216

№ на схеме:16

Наименование:Security dowel

Каталожный номер:830202

Комплект:8

Примечание:0058046

№ на схеме:17

Наименование:V-Ring

Каталожный номер:830420

Комплект:4

Примечание:0760987

№ на схеме:18

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:1709862

№ на схеме:19

Наименование:Seal kit

Каталожный номер:831087

Комплект:2

Примечание:2810827

№ на схеме:20

Наименование:Ring

Каталожный номер:831085

Комплект:1

Примечание:831087 2810806

№ на схеме:21

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:831087 2810807
