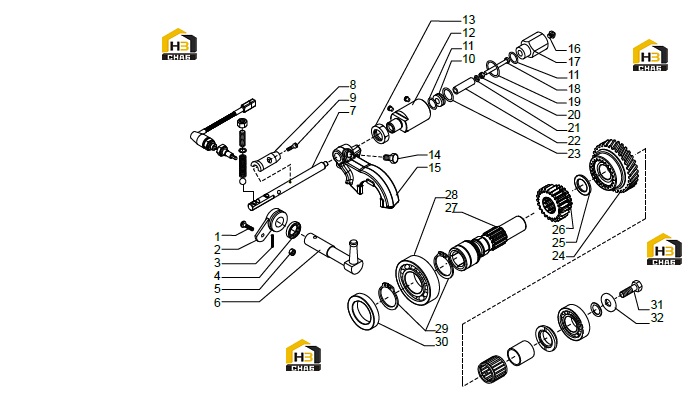

Вал внутренний (часть 1)

← Корпус коробки передач Вал внутренний (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x20

Каталожный номер:020778

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever

Каталожный номер:127979

Комплект:1

Примечание:

№ на схеме:3

Наименование:Split pin D.6x40

Каталожный номер:024443

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil seal 22x32x7

Каталожный номер:025111

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M8

Каталожный номер:022116

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lever

Каталожный номер:125709

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft 1st -2 nd speed

Каталожный номер:643500

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:130074

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M4x10

Каталожный номер:021355

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston

Каталожный номер:130077

Комплект:1

Примечание:

№ на схеме:11

Наименование:O.ring

Каталожный номер:028111

Комплект:2

Примечание:

№ на схеме:12

Наименование:Cylinder 1 st -2 nd speed

Каталожный номер:130079

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M30x2

Каталожный номер:022199

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:106333

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fork 1 st -2 nd speed

Каталожный номер:125704

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug M10x1

Каталожный номер:030765

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug M35

Каталожный номер:130078

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:023284

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M6x70

Каталожный номер:129845

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M12x90

Каталожный номер:022110

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer D.6

Каталожный номер:023066

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bush 16x10x53

Каталожный номер:129694

Комплект:1

Примечание:

№ на схеме:23

Наименование:O.ring

Каталожный номер:028118

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear Z=34

Каталожный номер:125747

Комплект:1

Примечание:

№ на схеме:25

Наименование:Thrust washer

Каталожный номер:130157

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gear Z=23

Каталожный номер:643331

Комплект:1

Примечание:

№ на схеме:27

Наименование:Inner shaft

Каталожный номер:130475

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing

Каталожный номер:025812

Комплект:1

Примечание:

№ на схеме:29

Наименование:Snap ring D.55

Каталожный номер:024810

Комплект:2

Примечание:

№ на схеме:30

Наименование:Oil seal 55x80x10

Каталожный номер:025249

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M12x25 (Self lock.)

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 44x12.5x5

Каталожный номер:123921

Комплект:1

Примечание:
