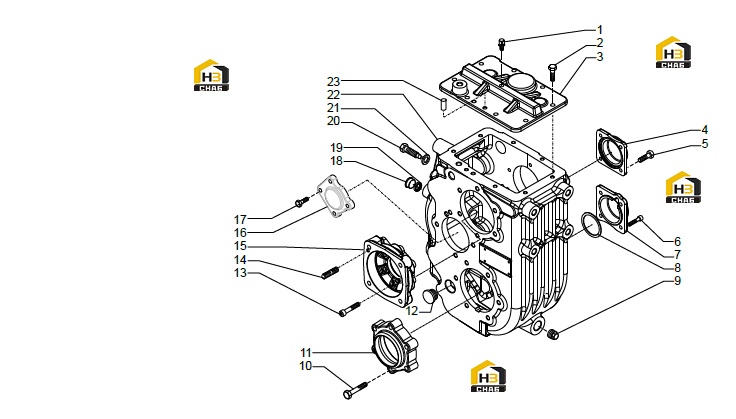

Корпус коробки передач

← Комплектующие редуктора Вал внутренний (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x20

Каталожный номер:020778

Комплект:8

Примечание:

№ на схеме:3

Наименование:Upper cover

Каталожный номер:643499

Комплект:1

Примечание:

№ на схеме:4

Наименование:Inner shaft cover

Каталожный номер:125665

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x30

Каталожный номер:020783

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M8x30

Каталожный номер:021394

Комплект:4

Примечание:

№ на схеме:7

Наименование:Front cover

Каталожный номер:125664

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shim 0.05mm

Каталожный номер:102302

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 0.1mm

Каталожный номер:097198

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 0.3mm

Каталожный номер:097197

Комплект:-

Примечание:

№ на схеме:9

Наименование:Drain plug M22x1.5

Каталожный номер:092270

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x45

Каталожный номер:020858

Комплект:6

Примечание:

№ на схеме:11

Наименование:Lower cover

Каталожный номер:125668

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x40

Каталожный номер:021413

Комплект:6

Примечание:

№ на схеме:14

Наименование:Grub screw M10x35

Каталожный номер:021497

Комплект:1

Примечание:

№ на схеме:15

Наименование:Flange

Каталожный номер:125661

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear cover

Каталожный номер:125663

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10x35

Каталожный номер:020854

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plug D.22

Каталожный номер:130472

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil seal 22x32x7

Каталожный номер:025111

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M16x25

Каталожный номер:021005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:023265

Комплект:1

Примечание:

№ на схеме:22

Наименование:Box

Каталожный номер:643381

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin D.8x24.5

Каталожный номер:137160

Комплект:1

Примечание:
