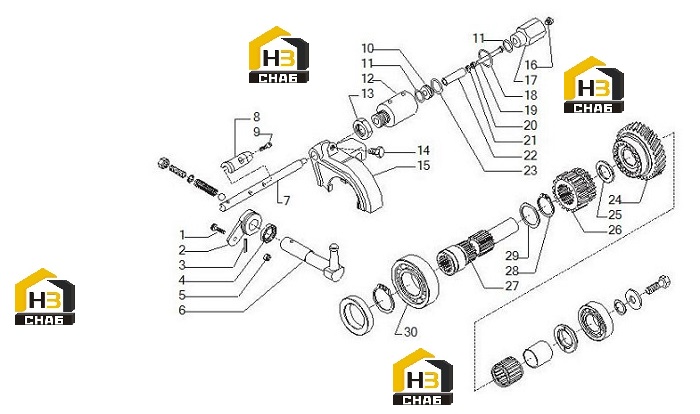

Вал внутренний (часть 1)

← Корпус коробки передач Вал внутренний (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x20

Каталожный номер:20778

Комплект:1

Примечание:

№ на схеме:2

Наименование:LEVA COMP.REGISTRO FOLLE

Каталожный номер:127979

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin 6x40

Каталожный номер:24443

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal ring 22x32x7

Каталожный номер:25111

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M8

Каталожный номер:22116

Комплект:1

Примечание:

№ на схеме:6

Наименование:LEVA INT.COM.MARCE

Каталожный номер:125709

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONTROL PIN

Каталожный номер:129818

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSH

Каталожный номер:130074

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX SOCKET HEAD CAP SCREW

Каталожный номер:21355

Комплект:1

Примечание:

№ на схеме:10

Наименование:GEAR PISTON

Каталожный номер:130077

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING 119 5-243 15.08x2.62 NBR

Каталожный номер:28111

Комплект:2

Примечание:

№ на схеме:12

Наименование:CYLINDER

Каталожный номер:130079

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M30x2

Каталожный номер:22199

Комплект:1

Примечание:

№ на схеме:14

Наименование:VITE FERMO FORC.BLOCC.D.

Каталожный номер:106333

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONTROL FORK

Каталожный номер:125704

Комплект:1

Примечание:

№ на схеме:16

Наименование:Breather plug M10x1

Каталожный номер:30765

Комплект:1

Примечание:

№ на схеме:17

Наименование:TAPPO

Каталожный номер:130078

Комплект:1

Примечание:M35

№ на схеме:18

Наименование:Washer

Каталожный номер:23284

Комплект:1

Примечание:

№ на схеме:19

Наименование:VITE TCE 8.8

Каталожный номер:129845

Комплект:1

Примечание:M6X70

№ на схеме:20

Наименование:Bolt M12x90

Каталожный номер:22110

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:23066

Комплект:1

Примечание:

№ на схеме:22

Наименование:BUSSOLA 16X10X53

Каталожный номер:129694

Комплект:1

Примечание:

№ на схеме:23

Наименование:O.ring

Каталожный номер:28118

Комплект:1

Примечание:

№ на схеме:24

Наименование:GEAR

Каталожный номер:125747

Комплект:1

Примечание:

№ на схеме:25

Наименование:RING

Каталожный номер:130157

Комплект:1

Примечание:

№ на схеме:26

Наименование:GEAR

Каталожный номер:137001

Комплект:1

Примечание:

№ на схеме:27

Наименование:INPUT SHAFT

Каталожный номер:129825

Комплект:1

Примечание:

№ на схеме:28

Наименование:CIRCLIP DIN 471

Каталожный номер:24803

Комплект:1

Примечание:48

№ на схеме:29

Наименование:WASHER

Каталожный номер:130083

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing

Каталожный номер:25812

Комплект:1

Примечание:
