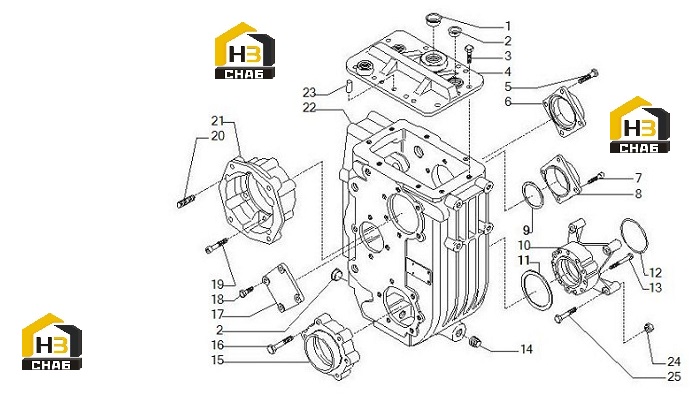

Корпус коробки передач

← Держатель планетарный Вал внутренний (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug D.31

Каталожный номер:30767

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug D.20,5

Каталожный номер:30763

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M8x20

Каталожный номер:20778

Комплект:8

Примечание:

№ на схеме:4

Наименование:COPERCHIO SUPER.

Каталожный номер:129660

Комплект:1

Примечание:19981

№ на схеме:5

Наименование:Bolt M8x30

Каталожный номер:20783

Комплект:4

Примечание:

№ на схеме:6

Наименование:INPUT SHAFT COVER

Каталожный номер:125665

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:21394

Комплект:4

Примечание:

№ на схеме:8

Наименование:COPERCHIO ANT.ALB.

Каталожный номер:125664

Комплект:1

Примечание:19070

№ на схеме:10

Наименование:HOUSING SUPPORT (19072)

Каталожный номер:125669

Комплект:1

Примечание:

№ на схеме:12

Наименование:Anello OR

Каталожный номер:28516

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x75

Каталожный номер:20868

Комплект:6

Примечание:

№ на схеме:14

Наименование:Oil plug M22x1,5

Каталожный номер:92270

Комплект:1

Примечание:

№ на схеме:15

Наименование:LOWER COVER

Каталожный номер:125668

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEX HEAD SCREW UNI5737 DIN931 M10X45 8.8

Каталожный номер:20858

Комплект:6

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:125663

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x35

Каталожный номер:20854

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M6x40

Каталожный номер:21413

Комплект:6

Примечание:

№ на схеме:20

Наименование:Grub screw M10x35

Каталожный номер:21497

Комплект:1

Примечание:

№ на схеме:21

Наименование:MOTOR INTAKE FLANGE (19068) A6VM 80 Hyd.

Каталожный номер:125662

Комплект:1

Примечание:

№ на схеме:22

Наименование:GEARBOX HOUSING (19069)

Каталожный номер:128011

Комплект:1

Примечание:

№ на схеме:23

Наименование:PARALLEL PIN 8X24.5

Каталожный номер:137160

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut M12

Каталожный номер:22123

Комплект:4

Примечание:

№ на схеме:25

Наименование:Screw M12x90

Каталожный номер:21100

Комплект:4

Примечание:
