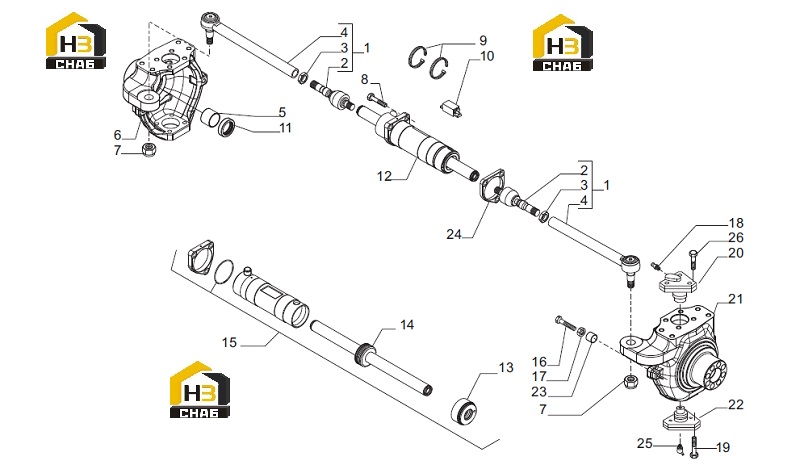

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering arm assy

Каталожный номер:135578

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:49013

Комплект:2

Примечание:135578

№ на схеме:3

Наименование:Nut M24x1.5

Каталожный номер:70787

Комплект:2

Примечание:135578

№ на схеме:4

Наименование:Tie rod

Каталожный номер:49029

Комплект:2

Примечание:135578

№ на схеме:5

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:6

Наименование:LH Swivel housing

Каталожный номер:145273

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M20x1.5

Каталожный номер:22431

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x55

Каталожный номер:21097

Комплект:3

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:28412

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sensor

Каталожный номер:432954

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:641735

Комплект:2

Примечание:

№ на схеме:12

Наименование:Steering cylinder

Каталожный номер:432968

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder head

Каталожный номер:49246

Комплект:1

Примечание:432968

№ на схеме:14

Наименование:Rod

Каталожный номер:210341

Комплект:1

Примечание:432968

№ на схеме:15

Наименование:Seal kit

Каталожный номер:48752

Комплект:1

Примечание:432968

№ на схеме:16

Наименование:Bolt M16

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M16

Каталожный номер:22129

Комплект:4

Примечание:

№ на схеме:18

Наименование:Greaser nipple M6

Каталожный номер:24210

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M14

Каталожный номер:126922

Комплект:6

Примечание:

№ на схеме:20

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:21

Наименование:RH Swivel housing

Каталожный номер:145272

Комплект:1

Примечание:

№ на схеме:22

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bush

Каталожный номер:128278

Комплект:4

Примечание:

№ на схеме:24

Наименование:Flange

Каталожный номер:142926

Комплект:1

Примечание:

№ на схеме:25

Наименование:Greaser nipple M6

Каталожный номер:24211

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M14

Каталожный номер:389109

Комплект:6

Примечание:
