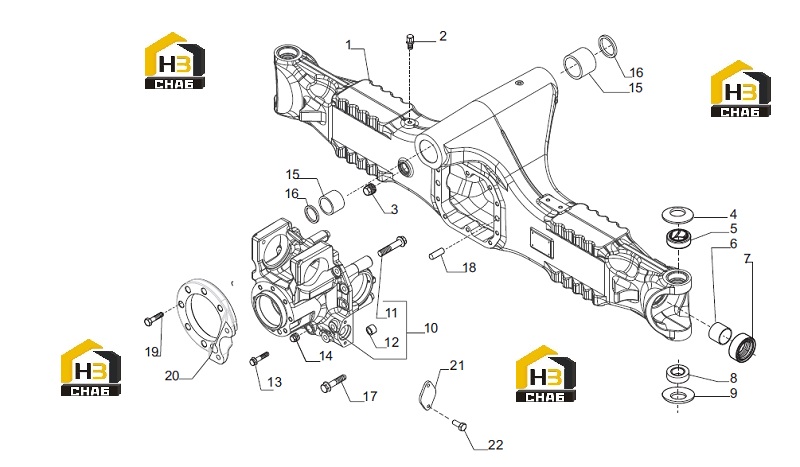

Корпус оси

← Суппорт тормозной Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle beam

Каталожный номер:397304

Комплект:1

Примечание:

№ на схеме:2

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug M30

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:4

Наименование:Belleville washer

Каталожный номер:128633

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:143563

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:7

Наименование:Seal

Каталожный номер:410780

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spherical bearing

Каталожный номер:45161

Комплект:2

Примечание:

№ на схеме:9

Наименование:Belleville washer

Каталожный номер:128630

Комплект:2

Примечание:

№ на схеме:10

Наименование:Differential support

Каталожный номер:148032

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:126022

Комплект:4

Примечание:

№ на схеме:12

Наименование:Centering bush

Каталожный номер:072235

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M12x33

Каталожный номер:125827

Комплект:5

Примечание:

№ на схеме:14

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bush

Каталожный номер:139385

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:140076

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x75

Каталожный номер:126334

Комплект:5

Примечание:

№ на схеме:18

Наименование:Pin D15

Каталожный номер:087660

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:021368

Комплект:7

Примечание:

№ на схеме:20

Наименование:Brake caliper support flange

Каталожный номер:382227

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange

Каталожный номер:126042

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:020778

Комплект:4

Примечание:
