Набор конических зубчатых колес

← Корпуса поворотные и цилиндр рулевого управления Дифференциал →

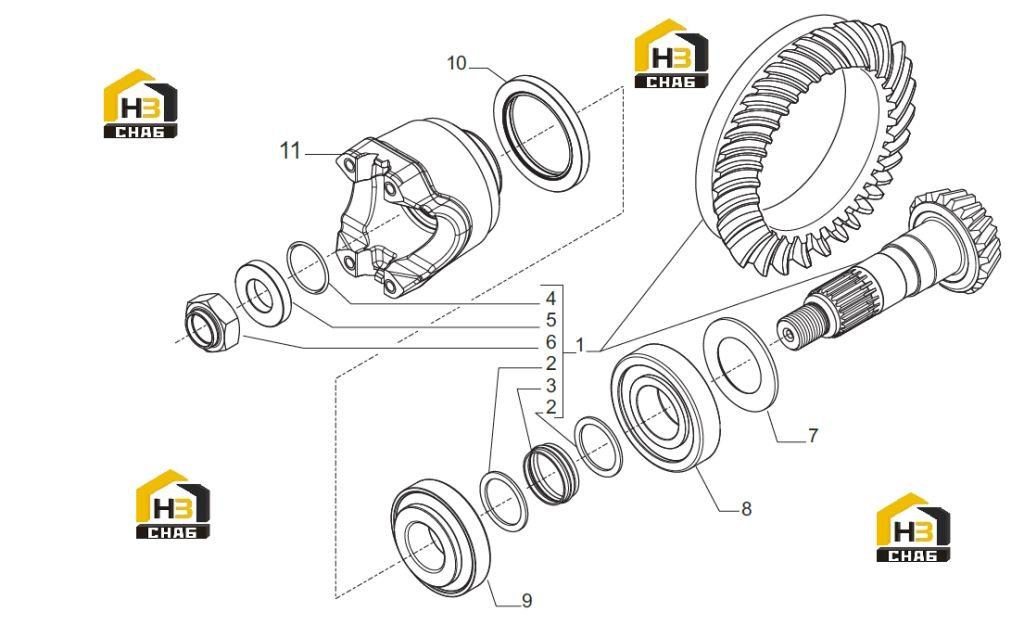

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear set Z13/35

Каталожный номер:064337

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:125831

Комплект:2

Примечание:064337

№ на схеме:3

Наименование:Collapsible spacer

Каталожный номер:126142

Комплект:1

Примечание:064337

№ на схеме:4

Наименование:O.ring

Каталожный номер:028623

Комплект:1

Примечание:064337

№ на схеме:5

Наименование:Washer

Каталожный номер:141896

Комплект:1

Примечание:064337

№ на схеме:6

Наименование:Nut M30x2

Каталожный номер:145262

Комплект:1

Примечание:064337

№ на схеме:7

Наименование:Shim 2.5mm

Каталожный номер:127041

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2.6mm

Каталожный номер:127042

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2.7mm

Каталожный номер:127043

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2.8mm

Каталожный номер:127044

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3.0mm

Каталожный номер:127046

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2.9mm

Каталожный номер:127045

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3.1mm

Каталожный номер:127047

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3.2mm

Каталожный номер:127048

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3.3mm

Каталожный номер:127049

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3.4mm

Каталожный номер:127050

Комплект:-

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:145578

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:145577

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:132193

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:145582

Комплект:1

Примечание:
