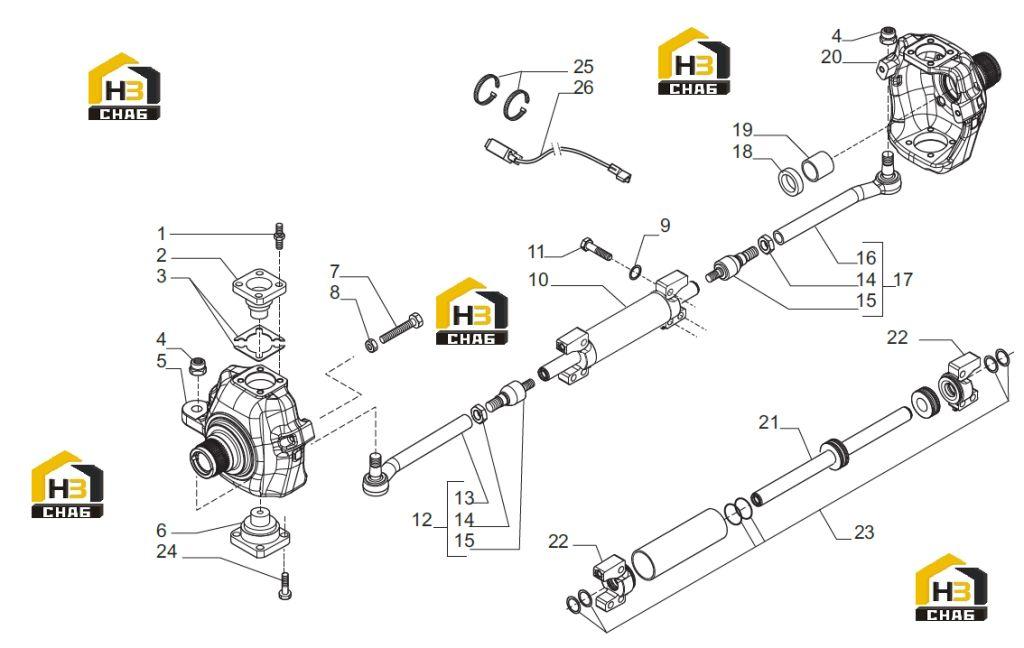

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x38

Каталожный номер:141894

Комплект:8

Примечание:

№ на схеме:2

Наименование:Upper king pin

Каталожный номер:143239

Комплект:2

Примечание:

№ на схеме:3

Наименование:Shim 0.50mm

Каталожный номер:143525

Комплект:4

Примечание:

№ на схеме:3

Наименование:Shim 0.20mm

Каталожный номер:143524

Комплект:8

Примечание:

№ на схеме:3

Наименование:Shim 0.15mm

Каталожный номер:143523

Комплект:8

Примечание:

№ на схеме:4

Наименование:Nut M27x1.5

Каталожный номер:142332

Комплект:2

Примечание:

№ на схеме:5

Наименование:Swivel housing RH

Каталожный номер:150304

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lower king pin

Каталожный номер:143240

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M16x75

Каталожный номер:127223

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:834657

Комплект:6

Примечание:

№ на схеме:10

Наименование:Steering cylinder

Каталожный номер:218363

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M20x80

Каталожный номер:021810

Комплект:6

Примечание:

№ на схеме:12

Наименование:Steering arm RH

Каталожный номер:147309

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tie rod RH

Каталожный номер:352366

Комплект:1

Примечание:147309

№ на схеме:14

Наименование:Nut M24x1.5

Каталожный номер:352324

Комплект:2

Примечание:147309-10

№ на схеме:15

Наименование:Spherical joint

Каталожный номер:352370

Комплект:2

Примечание:147309-10

№ на схеме:16

Наименование:Tie rod LH

Каталожный номер:352368

Комплект:1

Примечание:147310

№ на схеме:17

Наименование:Steering arm LH

Каталожный номер:147310

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal ring

Каталожный номер:139420

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bush

Каталожный номер:141887

Комплект:2

Примечание:

№ на схеме:20

Наименование:Swivel housing LH

Каталожный номер:150305

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rod

Каталожный номер:045958

Комплект:1

Примечание:218363

№ на схеме:22

Наименование:Cylinder head

Каталожный номер:049331

Комплект:2

Примечание:218363

№ на схеме:23

Наименование:Seal kit

Каталожный номер:049346

Комплект:1

Примечание:218363

№ на схеме:24

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:8

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:028412

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sensor

Каталожный номер:643612

Комплект:1

Примечание:
