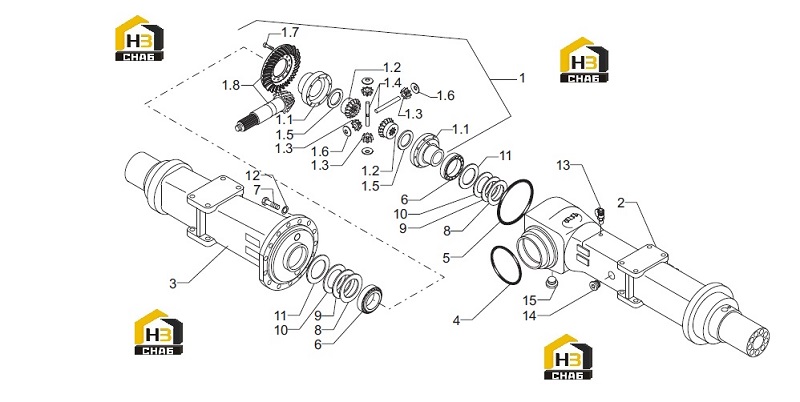

Набор конических зубчатых колес и дифференциал (часть 1)

← Комплектующие редуктора Набор конических зубчатых колес и дифференциал (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel Gear With Diff.

Каталожный номер:862723

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Differential Housing

Каталожный номер:390537

Комплект:1

Примечание:862723

№ на схеме:1.2

Наименование:Gear

Каталожный номер:836095

Комплект:2

Примечание:862723

№ на схеме:1.3

Наименование:Gear

Каталожный номер:834647

Комплект:4

Примечание:862723

№ на схеме:1.4

Наименование:Pin

Каталожный номер:834646

Комплект:2

Примечание:862723

№ на схеме:1.5

Наименование:Washer

Каталожный номер:836087

Комплект:2

Примечание:862723

№ на схеме:1.6

Наименование:Washer

Каталожный номер:835022

Комплект:4

Примечание:862723

№ на схеме:1.7

Наименование:Screw

Каталожный номер:830124

Комплект:12

Примечание:862723

№ на схеме:1.8

Наименование:Bevel Gear Set

Каталожный номер:333844

Комплект:1

Примечание:862723

№ на схеме:2

Наименование:Long Axle Beam

Каталожный номер:369446

Комплект:1

Примечание:

№ на схеме:3

Наименование:Short Axle Beam

Каталожный номер:369496

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:831464

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:831465

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roller Bearing

Каталожный номер:027307

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:020317

Комплект:15

Примечание:

№ на схеме:8

Наименование:Shim Ring

Каталожный номер:021172

Комплект:-

Примечание:

№ на схеме:9

Наименование:Shim Ring

Каталожный номер:021173

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim Ring

Каталожный номер:021248

Комплект:-

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:834684

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:834775

Комплект:15

Примечание:

№ на схеме:13

Наименование:Breather

Каталожный номер:831065

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw Plug

Каталожный номер:830809

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw Plug

Каталожный номер:022292

Комплект:1

Примечание:
