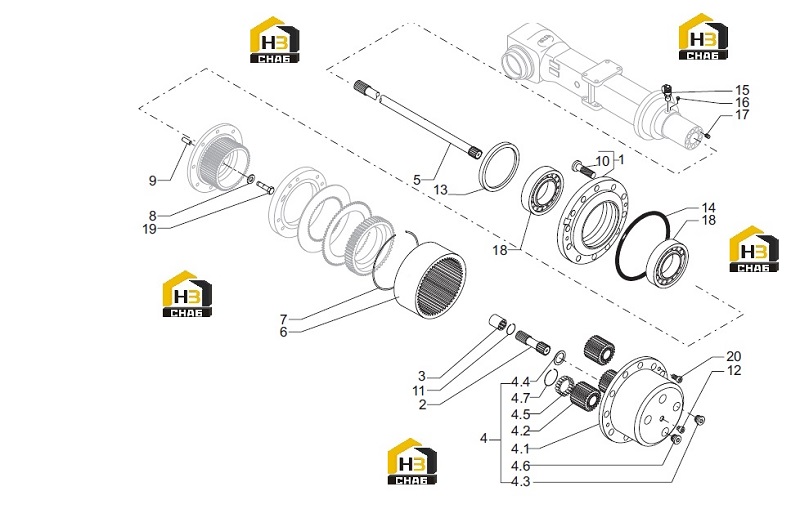

Комплектующие редуктора

← Комплект уплотнений и тормозных дисков Набор конических зубчатых колес и дифференциал (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hub

Каталожный номер:368851

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pinion Gear

Каталожный номер:834470

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sleeve

Каталожный номер:836156

Комплект:2

Примечание:

№ на схеме:4

Наименование:Planetary Carrier Assy

Каталожный номер:862827

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:Planetary Carrier

Каталожный номер:834914

Комплект:1

Примечание:862827

№ на схеме:4.2

Наименование:Spur Gear

Каталожный номер:333771

Комплект:3

Примечание:862827

№ на схеме:4.3

Наименование:Screw Plug

Каталожный номер:830809

Комплект:1

Примечание:862827

№ на схеме:4.4

Наименование:Washer

Каталожный номер:836165

Комплект:1

Примечание:862827

№ на схеме:4.5

Наименование:Cylinder Roller Bearing

Каталожный номер:830883

Комплект:3

Примечание:862827

№ на схеме:4.6

Наименование:Screw Plug

Каталожный номер:022292

Комплект:1

Примечание:862827

№ на схеме:4.7

Наименование:Circlip

Каталожный номер:020031

Комплект:3

Примечание:862827

№ на схеме:5

Наименование:Shaft

Каталожный номер:248095

Комплект:2

Примечание:

№ на схеме:6

Наименование:Crown Gear

Каталожный номер:333995

Комплект:2

Примечание:

№ на схеме:7

Наименование:Snap Ring

Каталожный номер:023181

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:833737

Комплект:22

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:833749

Комплект:22

Примечание:

№ на схеме:10

Наименование:Stud

Каталожный номер:834213

Комплект:20

Примечание:368851

№ на схеме:11

Наименование:Circlip

Каталожный номер:020026

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw Plug

Каталожный номер:832115

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:831492

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:831467

Комплект:2

Примечание:

№ на схеме:15

Наименование:Breather

Каталожный номер:831355

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shoulder Screw

Каталожный номер:831635

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:830283

Комплект:4

Примечание:

№ на схеме:18

Наименование:Axial Roller Bearing

Каталожный номер:149909

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:020330

Комплект:22

Примечание:

№ на схеме:20

Наименование:Cylinder Screw

Каталожный номер:020653

Комплект:4

Примечание:
