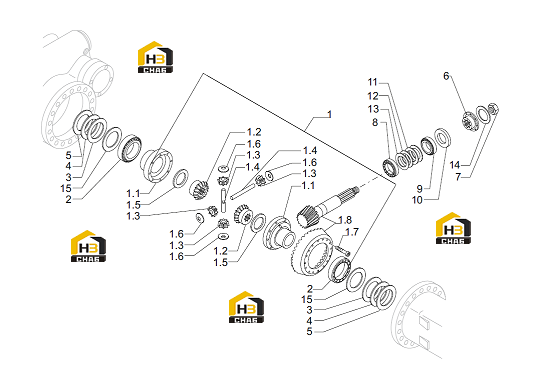

Набор конических зубчатых колес и дифференциал

← Корпус оси Цилиндр рулевой в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear with diff.

Каталожный номер:862724

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Housing

Каталожный номер:390537

Комплект:1

Примечание:862724

№ на схеме:1.2

Наименование:Gear

Каталожный номер:836095

Комплект:2

Примечание:862724

№ на схеме:1.3

Наименование:Gear

Каталожный номер:834647

Комплект:4

Примечание:862724

№ на схеме:1.4

Наименование:Pin

Каталожный номер:834646

Комплект:2

Примечание:862724

№ на схеме:1.5

Наименование:Washer

Каталожный номер:836087

Комплект:2

Примечание:862724

№ на схеме:1.6

Наименование:Washer

Каталожный номер:835022

Комплект:4

Примечание:862724

№ на схеме:1.7

Наименование:Cylinder head screw

Каталожный номер:830124

Комплект:12

Примечание:862724

№ на схеме:1.8

Наименование:Bevel gear set

Каталожный номер:333838

Комплект:1

Примечание:862724

№ на схеме:2

Наименование:Roller bearing

Каталожный номер:27307

Комплект:2

Примечание:

№ на схеме:3

Наименование:Shim Ring

Каталожный номер:21172

Комплект:-

Примечание:

№ на схеме:4

Наименование:Shim Ring

Каталожный номер:21173

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim Ring

Каталожный номер:21248

Комплект:-

Примечание:

№ на схеме:6

Наименование:Flange assy

Каталожный номер:860193

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring nut

Каталожный номер:836118

Комплект:1

Примечание:

№ на схеме:8

Наименование:Roller bearing

Каталожный номер:027678

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rollenlager

Каталожный номер:027351

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shim Ring

Каталожный номер:21072

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim Ring

Каталожный номер:21067

Комплект:-

Примечание:

№ на схеме:13

Наименование:Shim Ring

Каталожный номер:21925

Комплект:-

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:832582

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:834684

Комплект:2

Примечание:
