Корпус оси

← Ступица колеса в сборе Набор конических зубчатых колес и дифференциал →

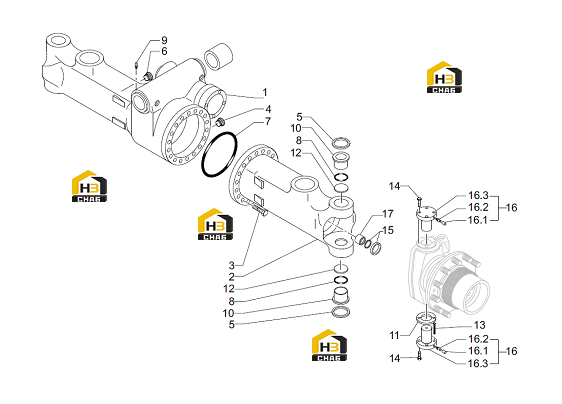

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Long axle beam Assy

Каталожный номер:248142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Short axle beam

Каталожный номер:248143

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:20143

Комплект:19

Примечание:

№ на схеме:4

Наименование:Screw plug

Каталожный номер:22292

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:830420

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-Ring

Каталожный номер:831465

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-Ring

Каталожный номер:830262

Комплект:4

Примечание:

№ на схеме:9

Наименование:Breather

Каталожный номер:831065

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:832672

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ring

Каталожный номер:836104

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:836123

Комплект:4

Примечание:

№ на схеме:13

Наименование:Heavy spring dowel

Каталожный номер:22228

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:021255

Комплект:16

Примечание:

№ на схеме:15

Наименование:Seal kit

Каталожный номер:831045

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin Assy

Каталожный номер:860126

Комплект:4

Примечание:

№ на схеме:16.1

Наименование:Protection cap

Каталожный номер:830415

Комплект:1

Примечание:860126

№ на схеме:16.2

Наименование:Nipple

Каталожный номер:829670

Комплект:1

Примечание:860126

№ на схеме:16.3

Наименование:Pin

Каталожный номер:831465

Комплект:1

Примечание:860126

№ на схеме:17

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:
