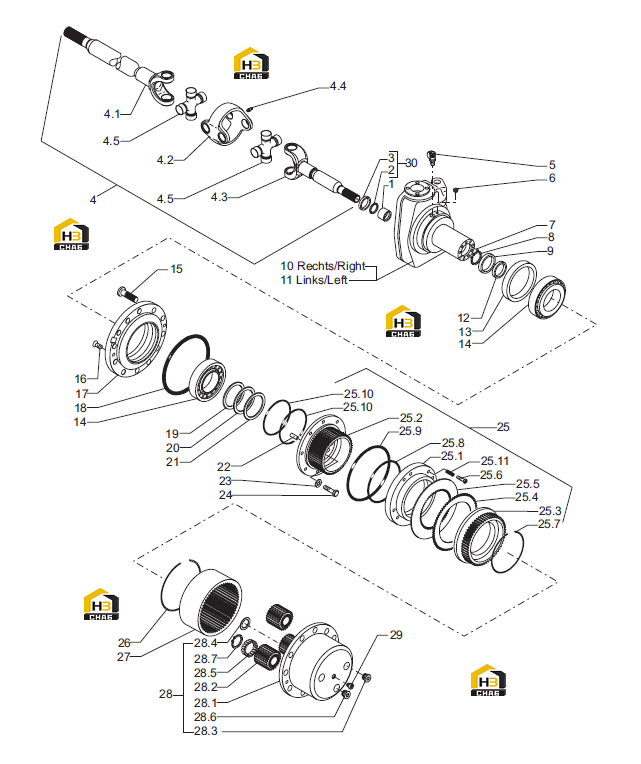

Ступица колеса в сборе

← Рычаг рулевого управления Корпус оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ring

Каталожный номер:831085

Комплект:1

Примечание:831087

№ на схеме:3

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:831087

№ на схеме:4

Наименование:Double u-joint

Каталожный номер:834567

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:Fork differential side

Каталожный номер:868025

Комплект:1

Примечание:834567

№ на схеме:4.2

Наименование:Central body

Каталожный номер:868009

Комплект:1

Примечание:834567

№ на схеме:4.3

Наименование:Fork wheel side

Каталожный номер:868008

Комплект:1

Примечание:834567

№ на схеме:4.4

Наименование:Nipple

Каталожный номер:867980

Комплект:1

Примечание:834567

№ на схеме:4.5

Наименование:Spider

Каталожный номер:868022

Комплект:2

Примечание:834567

№ на схеме:5

Наименование:Tube fitting

Каталожный номер:831355

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw plug

Каталожный номер:831635

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:830283

Комплект:2

Примечание:

№ на схеме:8

Наименование:Snap ring

Каталожный номер:020032

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:832151

Комплект:2

Примечание:

№ на схеме:10

Наименование:Right swivel housing

Каталожный номер:834908

Комплект:1

Примечание:

№ на схеме:11

Наименование:Left swivel housing

Каталожный номер:248163

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring

Каталожный номер:833506

Комплект:2

Примечание:

№ на схеме:13

Наименование:Roller Bearing

Каталожный номер:831492

Комплект:2

Примечание:

№ на схеме:14

Наименование:Roller Bearing

Каталожный номер:830924

Комплект:4

Примечание:

№ на схеме:15

Наименование:Stud

Каталожный номер:022830

Комплект:20

Примечание:

№ на схеме:16

Наименование:Cylinder screw

Каталожный номер:020653

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hub

Каталожный номер:865884

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:831467

Комплект:2

Примечание:

№ на схеме:19

Наименование:Shim Ring

Каталожный номер:021831

Комплект:-

Примечание:

№ на схеме:20

Наименование:Shim Ring

Каталожный номер:021797

Комплект:-

Примечание:

№ на схеме:21

Наименование:Shim Ring

Каталожный номер:020829

Комплект:-

Примечание:

№ на схеме:22

Наименование:Bushing

Каталожный номер:833749

Комплект:28

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:833737

Комплект:28

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:020330

Комплект:28

Примечание:

№ на схеме:25

Наименование:Piston

Каталожный номер:866942

Комплект:1

Примечание:831048

№ на схеме:25

Наименование:Brake

Каталожный номер:831048

Комплект:2

Примечание:

№ на схеме:25.10

Наименование:O-Ring

Каталожный номер:865556

Комплект:2

Примечание:831048

№ на схеме:25.11

Наименование:Pressur spring

Каталожный номер:868553

Комплект:8

Примечание:831048

№ на схеме:25.2

Наименование:Inner body

Каталожный номер:868013

Комплект:1

Примечание:831048

№ на схеме:25.3

Наименование:Thrust washer

Каталожный номер:866943

Комплект:1

Примечание:831048

№ на схеме:25.4

Наименование:Outer disc

Каталожный номер:866248

Комплект:7

Примечание:831048

№ на схеме:25.5

Наименование:Inner disc

Каталожный номер:831979

Комплект:7

Примечание:831048

№ на схеме:25.6

Наименование:Screw

Каталожный номер:868552

Комплект:8

Примечание:831048

№ на схеме:25.7

Наименование:Snap ring

Каталожный номер:020185

Комплект:1

Примечание:831048

№ на схеме:25.8

Наименование:Piston gasket

Каталожный номер:831980

Комплект:1

Примечание:831048

№ на схеме:25.9

Наименование:Piston gasket

Каталожный номер:831981

Комплект:1

Примечание:831048

№ на схеме:26

Наименование:Circlip

Каталожный номер:023181

Комплект:2

Примечание:

№ на схеме:27

Наименование:Crown gear

Каталожный номер:333995

Комплект:2

Примечание:

№ на схеме:28

Наименование:Planetary carrier assy

Каталожный номер:862828

Комплект:2

Примечание:

№ на схеме:28.1

Наименование:Planetary carrier

Каталожный номер:834914

Комплект:1

Примечание:862828

№ на схеме:28.2

Наименование:Spur gear

Каталожный номер:333772

Комплект:4

Примечание:862828

№ на схеме:28.3

Наименование:Screw plug

Каталожный номер:830810

Комплект:1

Примечание:862828

№ на схеме:28.4

Наименование:Washer

Каталожный номер:836166

Комплект:1

Примечание:862828

№ на схеме:28.5

Наименование:Roller bearing

Каталожный номер:830884

Комплект:4

Примечание:862828

№ на схеме:28.6

Наименование:Screw plug

Каталожный номер:022293

Комплект:1

Примечание:862828

№ на схеме:28.7

Наименование:Snap ring

Каталожный номер:020032

Комплект:4

Примечание:862828

№ на схеме:29

Наименование:Screw plug

Каталожный номер:832115

Комплект:2

Примечание:

№ на схеме:30

Наименование:Seal kit

Каталожный номер:831087

Комплект:2

Примечание:

№ на схеме:31

Наименование:Wheel hub Assy Lh

Каталожный номер:326604

Комплект:1

Примечание:

№ на схеме:32

Наименование:Wheel hub Assy Rh

Каталожный номер:862867

Комплект:1

Примечание:
