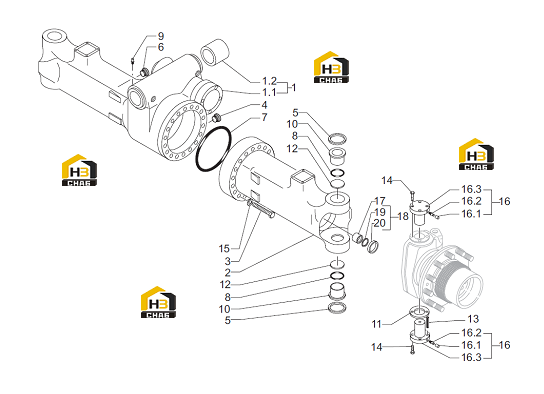

Корпус оси

← Ступица колеса в сборе Набор конических зубчатых колес и дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1.1

Наименование:Long axle beam

Каталожный номер:326393

Комплект:1

Примечание:326392

№ на схеме:1.2

Наименование:Bushing

Каталожный номер:834652

Комплект:2

Примечание:326392

№ на схеме:2

Наименование:Short axle beam

Каталожный номер:326394

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:021898

Комплект:19

Примечание:

№ на схеме:4

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:830375

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-Ring

Каталожный номер:831467

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-Ring

Каталожный номер:022818

Комплект:4

Примечание:

№ на схеме:9

Наименование:Breather

Каталожный номер:831065

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:835775

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ring

Каталожный номер:832660

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:834408

Комплект:4

Примечание:

№ на схеме:13

Наименование:Heavy spring dowel

Каталожный номер:020577

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:021255

Комплект:16

Примечание:

№ на схеме:15

Наименование:Disk/Washer

Каталожный номер:834657

Комплект:19

Примечание:

№ на схеме:16

Наименование:Pin Assy

Каталожный номер:860125

Комплект:4

Примечание:

№ на схеме:16.1

Наименование:Protection cap

Каталожный номер:830415

Комплект:1

Примечание:860125

№ на схеме:16.2

Наименование:Nipple

Каталожный номер:829670

Комплект:1

Примечание:860125

№ на схеме:16.3

Наименование:Pin

Каталожный номер:834513

Комплект:1

Примечание:860125

№ на схеме:17

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal kit

Каталожный номер:831087

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring

Каталожный номер:831085

Комплект:1

Примечание:831087

№ на схеме:20

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:831087
