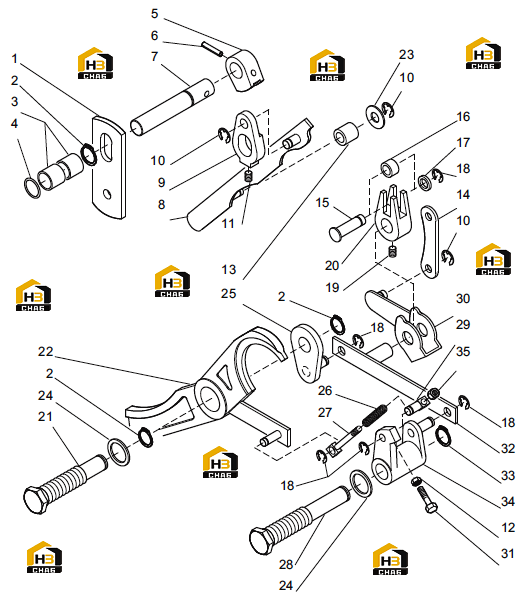

Механизм трансмиссии (внутренние части)

← Механизм трансмиссии (блок) Механизм трансмиссии (внешние части) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate

Каталожный номер:046664

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap Ring D.7

Каталожный номер:024771

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bush

Каталожный номер:046876

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring 121

Каталожный номер:033012

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cam

Каталожный номер:048585

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring Pin D.6x35

Каталожный номер:024408

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft

Каталожный номер:046848

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:046669

Комплект:1

Примечание:

№ на схеме:9

Наименование:Camme

Каталожный номер:046668

Комплект:1

Примечание:

№ на схеме:10

Наименование:Snap Ring

Каталожный номер:024711

Комплект:3

Примечание:

№ на схеме:11

Наименование:Dowel M8x8

Каталожный номер:046667

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut M8

Каталожный номер:022117

Комплект:1

Примечание:

№ на схеме:13

Наименование:Roller

Каталожный номер:048586

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shackle

Каталожный номер:046850

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shaft D.12x28.5

Каталожный номер:046676

Комплект:1

Примечание:

№ на схеме:16

Наименование:Roller

Каталожный номер:046677

Комплект:1

Примечание:

№ на схеме:17

Наименование:Roller

Каталожный номер:046548

Комплект:1

Примечание:

№ на схеме:18

Наименование:Snap Ring D.6

Каталожный номер:024710

Комплект:5

Примечание:

№ на схеме:19

Наименование:Dowel M8x12

Каталожный номер:046680

Комплект:1

Примечание:

№ на схеме:20

Наименование:Link Rod

Каталожный номер:046678

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shaft

Каталожный номер:046995

Комплект:1

Примечание:

№ на схеме:22

Наименование:Equalizer

Каталожный номер:048587

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 21x10 1

Каталожный номер:023071

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer 18x24x1.5 2

Каталожный номер:023268

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shackle

Каталожный номер:046858

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring

Каталожный номер:046857

Комплект:1

Примечание:

№ на схеме:27

Наименование:Shaft

Каталожный номер:047014

Комплект:1

Примечание:

№ на схеме:28

Наименование:Shaft

Каталожный номер:046855

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shaft

Каталожный номер:046852

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cam

Каталожный номер:046851

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M8x25

Каталожный номер:046985

Комплект:-

Примечание:

№ на схеме:32

Наименование:Rod

Каталожный номер:047015

Комплект:1

Примечание:

№ на схеме:33

Наименование:Snap Ring D.15 1

Каталожный номер:024770

Комплект:1

Примечание:

№ на схеме:34

Наименование:Lever

Каталожный номер:047016

Комплект:1

Примечание:

№ на схеме:35

Наименование:Nut M6x1

Каталожный номер:022405

Комплект:1

Примечание:
