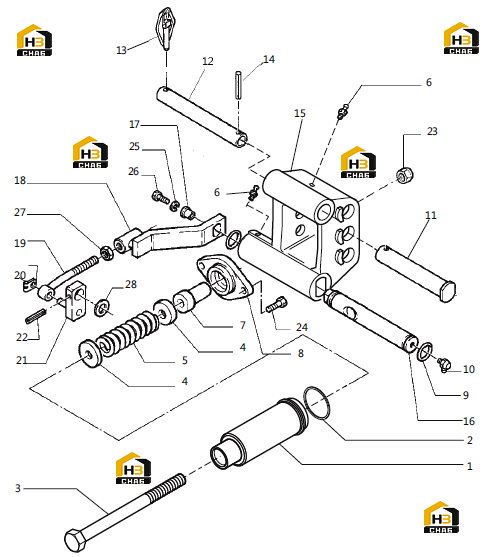

Механизм трансмиссии (блок)

← Рычаги и поршни переключения передач Механизм трансмиссии (внутренние части) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:048574

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:046643

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rod

Каталожный номер:262941

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:048578

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:048579

Комплект:1

Примечание:

№ на схеме:6

Наименование:Greaser M8x1

Каталожный номер:024258

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bush

Каталожный номер:048581

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:048582

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:046795

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nipple M10x1

Каталожный номер:024261

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shaft

Каталожный номер:046987

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shaft

Каталожный номер:046941

Комплект:1

Примечание:

№ на схеме:13

Наименование:Quick Lock Pin

Каталожный номер:121782

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin D.6x36

Каталожный номер:024408

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:048583

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shaft

Каталожный номер:048584

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:047694

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate

Каталожный номер:047696

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod

Каталожный номер:047692

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap Ring

Каталожный номер:046651

Комплект:1

Примечание:

№ на схеме:21

Наименование:Crank Handle

Каталожный номер:046944

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin D.6x25

Каталожный номер:024404

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut M14x2

Каталожный номер:022430

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M12x30

Каталожный номер:020920

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer D.8

Каталожный номер:022856

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x30

Каталожный номер:020793

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut M10x1

Каталожный номер:047693

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer D.16

Каталожный номер:047698

Комплект:1

Примечание:
