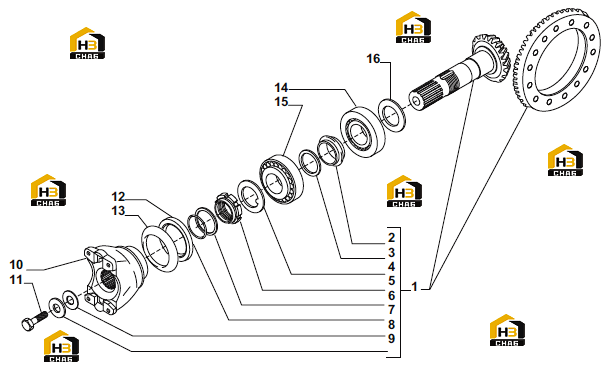

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear set Z12/37

Каталожный номер:066815

Комплект:1

Примечание:

№ на схеме:2

Наименование:Collapsible spacer

Каталожный номер:125808

Комплект:1

Примечание:066815

№ на схеме:3

Наименование:Washer

Каталожный номер:125831

Комплект:1

Примечание:066815

№ на схеме:4

Наименование:Lockwasher

Каталожный номер:125545

Комплект:1

Примечание:066815

№ на схеме:5

Наименование:Ring nut M45x1.5

Каталожный номер:117140

Комплект:1

Примечание:066815

№ на схеме:6

Наименование:Washer

Каталожный номер:140185

Комплект:1

Примечание:066815

№ на схеме:7

Наименование:O-ring

Каталожный номер:028521

Комплект:1

Примечание:066815

№ на схеме:8

Наименование:Shim 0.20 mm.

Каталожный номер:123917

Комплект:-

Примечание:066815

№ на схеме:8

Наименование:Shim 0.10 mm.

Каталожный номер:123916

Комплект:-

Примечание:066815

№ на схеме:8

Наименование:Shim 0.05 mm.

Каталожный номер:123915

Комплект:-

Примечание:066815

№ на схеме:9

Наименование:Washer

Каталожный номер:123921

Комплект:1

Примечание:066815

№ на схеме:10

Наименование:Flange

Каталожный номер:140135

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M12x25

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal ring

Каталожный номер:132193

Комплект:1

Примечание:

№ на схеме:13

Наименование:Protection cover

Каталожный номер:132208

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:027353

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing

Каталожный номер:027351

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shim 3.40 mm.

Каталожный номер:140184

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 3.30 mm.

Каталожный номер:140183

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 3.20 mm.

Каталожный номер:140182

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 3.10 mm.

Каталожный номер:140181

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 3.00 mm.

Каталожный номер:140180

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 2.90 mm.

Каталожный номер:140179

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 2.80 mm.

Каталожный номер:140178

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 2.70 mm.

Каталожный номер:140177

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 2.60 mm.

Каталожный номер:140176

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim 2.50 mm.

Каталожный номер:140175

Комплект:-

Примечание:
