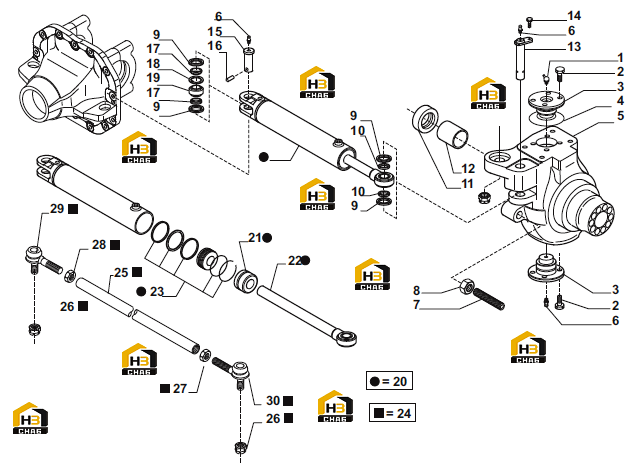

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M10x1 45°

Каталожный номер:024261

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:12

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:140245

Комплект:4

Примечание:

№ на схеме:4

Наименование:Shim 0,31 mm.

Каталожный номер:140552

Комплект:-

Примечание:

№ на схеме:4

Наименование:Shim 0,1 mm.

Каталожный номер:140551

Комплект:-

Примечание:

№ на схеме:5

Наименование:Swivel housing LH

Каталожный номер:140241

Комплект:1

Примечание:

№ на схеме:5

Наименование:Swivel housing RH

Каталожный номер:140240

Комплект:1

Примечание:

№ на схеме:6

Наименование:Greaser nipple M10x1

Каталожный номер:024260

Комплект:6

Примечание:

№ на схеме:7

Наименование:Special bolt M27x150

Каталожный номер:141977

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M27

Каталожный номер:022191

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:140527

Комплект:8

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:140528

Комплект:4

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:139102

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:119908

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:140526

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M10x25

Каталожный номер:020851

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin D30x80

Каталожный номер:141979

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin D8x26

Каталожный номер:024488

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:140801

Комплект:4

Примечание:

№ на схеме:18

Наименование:Lockring

Каталожный номер:025512

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spherical joint

Каталожный номер:028802

Комплект:2

Примечание:

№ на схеме:20

Наименование:Steering cylinder

Каталожный номер:141978

Комплект:2

Примечание:

№ на схеме:21

Наименование:Head

Каталожный номер:049288

Комплект:2

Примечание:141978

№ на схеме:22

Наименование:Rod

Каталожный номер:049287

Комплект:2

Примечание:141978

№ на схеме:23

Наименование:Seal kit

Каталожный номер:049286

Комплект:2

Примечание:141978

№ на схеме:24

Наименование:Steering rod

Каталожный номер:141049

Комплект:2

Примечание:

№ на схеме:25

Наименование:Rod

Каталожный номер:143981

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:351881

Комплект:4

Примечание:141049

№ на схеме:27

Наименование:Nut

Каталожный номер:351997

Комплект:2

Примечание:141049

№ на схеме:28

Наименование:Nut

Каталожный номер:351998

Комплект:2

Примечание:141049

№ на схеме:29

Наименование:LH Ball joint

Каталожный номер:352173

Комплект:2

Примечание:141049

№ на схеме:30

Наименование:RH Ball joint

Каталожный номер:352174

Комплект:2

Примечание:141049
