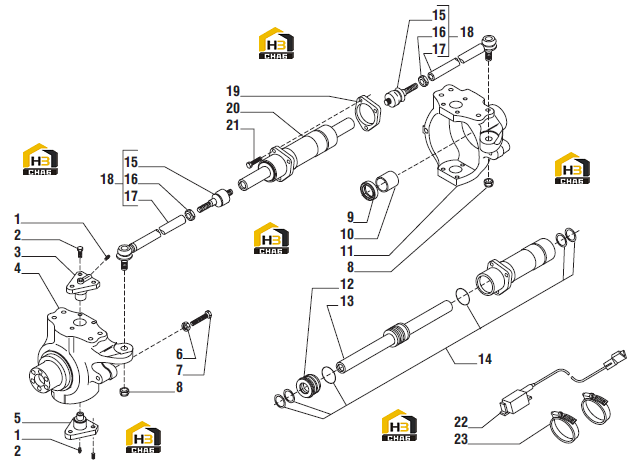

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ingrassatore M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Vite M14x2x35 (Atbl)

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:Perno snodo

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:4

Наименование:Calotta SX

Каталожный номер:145034

Комплект:1

Примечание:

№ на схеме:5

Наименование:Perno snodo

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:6

Наименование:Dado M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:7

Наименование:Vite M16x100

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:8

Наименование:Dado M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:9

Наименование:Anello tenuta 45x60x16

Каталожный номер:144485

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bronzina

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:11

Наименование:Calotta DX

Каталожный номер:145033

Комплект:1

Примечание:

№ на схеме:12

Наименование:Testata martinetto

Каталожный номер:049138

Комплект:1

Примечание:137178 (ремкомплект 7)

№ на схеме:13

Наименование:Stelo

Каталожный номер:049074

Комплект:1

Примечание:137178 (ремкомплект 7)

№ на схеме:14

Наименование:Kit guarnizioni

Каталожный номер:049226

Комплект:1

Примечание:137178 (ремкомплект 7)

№ на схеме:15

Наименование:Snodo sferico

Каталожный номер:049013

Комплект:2

Примечание:135578 (ремкомплект 6)

№ на схеме:16

Наименование:Dado M24x1.5

Каталожный номер:070787

Комплект:2

Примечание:135578 (ремкомплект 6)

№ на схеме:17

Наименование:Tirante snodo

Каталожный номер:049029

Комплект:2

Примечание:135578 (ремкомплект 6)

№ на схеме:18

Наименование:Asta di guida

Каталожный номер:135578

Комплект:2

Примечание:

№ на схеме:19

Наименование:Flangia

Каталожный номер:137945

Комплект:1

Примечание:

№ на схеме:20

Наименование:Martinetto

Каталожный номер:137178

Комплект:1

Примечание:

№ на схеме:21

Наименование:Vite M12x55

Каталожный номер:021097

Комплект:3

Примечание:

№ на схеме:22

Наименование:Sensore

Каталожный номер:136774

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fascetta

Каталожный номер:028352

Комплект:2

Примечание:
