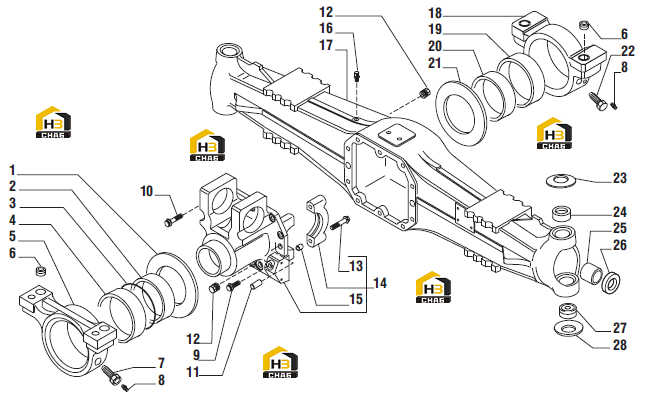

Корпус моста

← Ремкомплекты моста 142856 Кулак поворотный и рулевой цилиндр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ralla

Каталожный номер:132397

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bronzina intermedia post.

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:3

Наименование:Anello OR

Каталожный номер:028498

Комплект:1

Примечание:

№ на схеме:4

Наименование:Boccola 135x125x5

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:5

Наименование:Supporto posteriore

Каталожный номер:125875

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bussola 30x21x16.5

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:7

Наименование:Vite forata

Каталожный номер:116530

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ingrassatore M8x1

Каталожный номер:024258

Комплект:2

Примечание:

№ на схеме:9

Наименование:Vite M12x33

Каталожный номер:125827

Комплект:5

Примечание:

№ на схеме:10

Наименование:Vite M12x75

Каталожный номер:126334

Комплект:5

Примечание:

№ на схеме:11

Наименование:Spina D15x35

Каталожный номер:087660

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tappo M22x1.5

Каталожный номер:092270

Комплект:2

Примечание:

№ на схеме:13

Наименование:Vite

Каталожный номер:126022

Комплект:4

Примечание:137944 (ремкомплект 1)

№ на схеме:14

Наименование:Supporto differenziale

Каталожный номер:137944

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bussola

Каталожный номер:072235

Комплект:4

Примечание:137944 (ремкомплект 1)

№ на схеме:16

Наименование:Sfiato M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:17

Наименование:Trave

Каталожный номер:145429

Комплект:1

Примечание:

№ на схеме:18

Наименование:Supporto anteriore

Каталожный номер:134714

Комплект:1

Примечание:

№ на схеме:19

Наименование:Boccola 130x120x42

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:20

Наименование:Boccola 120x110x46

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ralla

Каталожный номер:131763

Комплект:1

Примечание:

№ на схеме:22

Наименование:Vite fermo bronzina

Каталожный номер:120780

Комплект:1

Примечание:

№ на схеме:23

Наименование:Molla tazza

Каталожный номер:128633

Комплект:2

Примечание:

№ на схеме:24

Наименование:Boccola superiore snodo

Каталожный номер:143563

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bronzina 42x46x32

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:26

Наименование:Anello tenuta 42x62x21,5

Каталожный номер:139101

Комплект:2

Примечание:

№ на схеме:27

Наименование:Rotula sferica

Каталожный номер:123726

Комплект:2

Примечание:

№ на схеме:28

Наименование:Molla tazza

Каталожный номер:128630

Комплект:2

Примечание:
