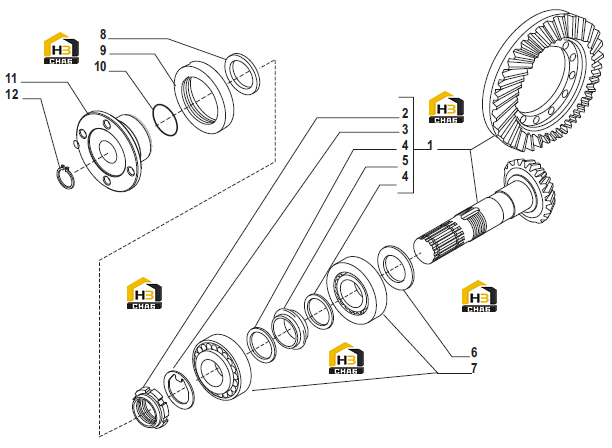

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear set Z=13/28

Каталожный номер:066920

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring nut M35x1.5

Каталожный номер:118445

Комплект:1

Примечание:066920 (ремкомплект 1)

№ на схеме:3

Наименование:Lockwasher

Каталожный номер:118446

Комплект:1

Примечание:066920 (ремкомплект 1)

№ на схеме:4

Наименование:Washer

Каталожный номер:125830

Комплект:2

Примечание:066920 (ремкомплект 1)

№ на схеме:5

Наименование:Collapsible spacer

Каталожный номер:125805

Комплект:1

Примечание:066920 (ремкомплект 1)

№ на схеме:6

Наименование:Shim 2.50 mm.

Каталожный номер:131521

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.60 mm.

Каталожный номер:131522

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.70 mm.

Каталожный номер:131523

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.80 mm.

Каталожный номер:131524

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.90 mm.

Каталожный номер:131525

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.00 mm.

Каталожный номер:131526

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.10 mm.

Каталожный номер:131527

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.20 mm.

Каталожный номер:131528

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.30 mm.

Каталожный номер:131529

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.40 mm.

Каталожный номер:131530

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027349

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:123462

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:139420

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:028171

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:142660

Комплект:1

Примечание:

№ на схеме:12

Наименование:Snap ring D.30

Каталожный номер:024785

Комплект:1

Примечание:
