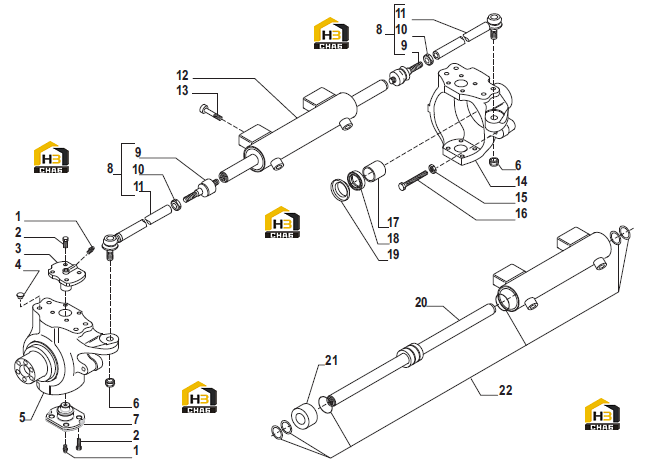

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M12x30

Каталожный номер:126921

Комплект:16

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128904

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug D14.6x9.5

Каталожный номер:030782

Комплект:8

Примечание:

№ на схеме:5

Наименование:Swivel housing LH

Каталожный номер:144325

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M18x1.5

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:7

Наименование:King pin

Каталожный номер:128903

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steering arm assy

Каталожный номер:120305

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ball joint

Каталожный номер:340054

Комплект:2

Примечание:120305 (ремкомплект 5)

№ на схеме:10

Наименование:Nut M18x1.5

Каталожный номер:022183

Комплект:2

Примечание:120305 (ремкомплект 5)

№ на схеме:11

Наименование:Tie rod

Каталожный номер:340034

Комплект:2

Примечание:120305 (ремкомплект 5)

№ на схеме:12

Наименование:Steering cylinder

Каталожный номер:139643

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M14x80

Каталожный номер:021445

Комплект:4

Примечание:

№ на схеме:14

Наименование:Swivel housing RH

Каталожный номер:144324

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:18

Наименование:Oil seal ring

Каталожный номер:132741

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:144237

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rod

Каталожный номер:049088

Комплект:1

Примечание:139643 (ремкомплект 6)

№ на схеме:21

Наименование:Cylinder head

Каталожный номер:049087

Комплект:1

Примечание:139643 (ремкомплект 6)

№ на схеме:22

Наименование:Oil seal kit

Каталожный номер:049086

Комплект:1

Примечание:139643 (ремкомплект 6)
