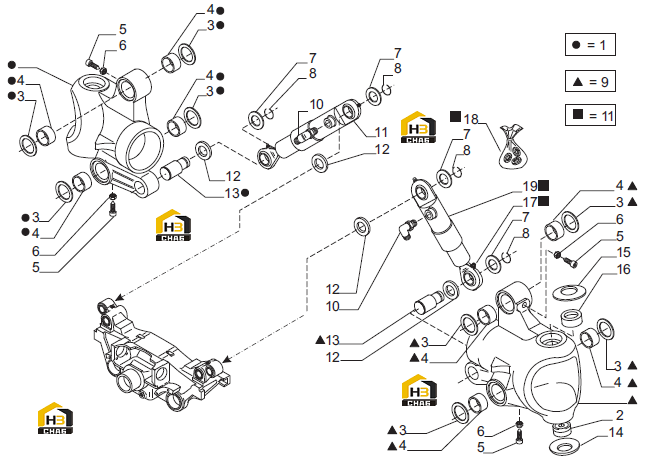

Вилки переключения оси

← Корпус моста Кулак поворотный и рулевой цилиндр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH axle fork kit

Каталожный номер:066656

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spherical bearing

Каталожный номер:123726

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:033468

Комплект:4

Примечание:066657 (ремкомплект 4)

№ на схеме:3

Наименование:Washer

Каталожный номер:033468

Комплект:4

Примечание:066656 (ремкомплект 3)

№ на схеме:4

Наименование:Ring

Каталожный номер:033467

Комплект:4

Примечание:066656 (ремкомплект 3)

№ на схеме:4

Наименование:Ring

Каталожный номер:033467

Комплект:4

Примечание:066656 (ремкомплект 3)

№ на схеме:5

Наименование:Bolt M12x40

Каталожный номер:139936

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nut M12x1.25

Каталожный номер:022126

Комплект:4

Примечание:

№ на схеме:7

Наименование:Thrust washer

Каталожный номер:129715

Комплект:4

Примечание:

№ на схеме:8

Наименование:Ring

Каталожный номер:024820

Комплект:4

Примечание:

№ на схеме:9

Наименование:RH axle fork kit

Каталожный номер:066657

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:141011

Комплект:2

Примечание:

№ на схеме:11

Наименование:Jack

Каталожный номер:139109

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:137969

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:137409

Комплект:1

Примечание:066657 (ремкомплект 4)

№ на схеме:13

Наименование:Pin

Каталожный номер:137409

Комплект:1

Примечание:066656 (ремкомплект 3)

№ на схеме:14

Наименование:Belleville washer

Каталожный номер:128630

Комплект:2

Примечание:

№ на схеме:15

Наименование:Belleville washer

Каталожный номер:128633

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:143563

Комплект:2

Примечание:

№ на схеме:17

Наименование:Greaser

Каталожный номер:049978

Комплект:1

Примечание:139109 (ремкомплект 12)

№ на схеме:18

Наименование:Seal kit

Каталожный номер:049976

Комплект:1

Примечание:139109 (ремкомплект 12)

№ на схеме:19

Наименование:Rod

Каталожный номер:049977

Комплект:1

Примечание:139109 (ремкомплект 12)
