Корпус моста

← Ремкомплекты моста 141533 (часть ii) Вилки переключения оси →

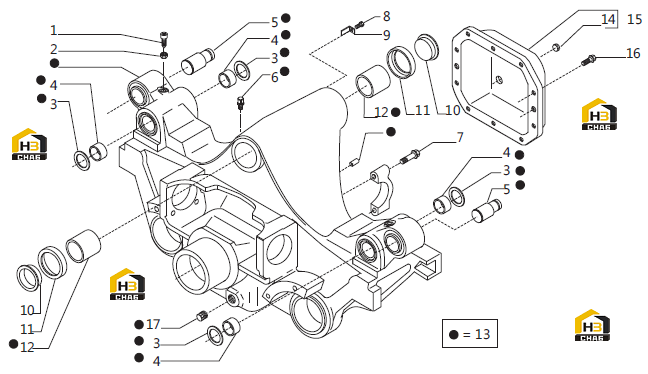

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x40

Каталожный номер:139936

Комплект:2

Примечание:

№ на схеме:2

Наименование:Nut M12x1.25

Каталожный номер:022126

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:033468

Комплект:4

Примечание:066756 (ремкомплект 1)

№ на схеме:4

Наименование:Ring

Каталожный номер:033467

Комплект:4

Примечание:066756 (ремкомплект 1)

№ на схеме:5

Наименование:Pin

Каталожный номер:137409

Комплект:2

Примечание:066756 (ремкомплект 1)

№ на схеме:6

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:066756 (ремкомплект 1)

№ на схеме:7

Наименование:Bolt M14x75

Каталожный номер:126022

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M6x10

Каталожный номер:128440

Комплект:2

Примечание:

№ на схеме:9

Наименование:Locking plate

Каталожный номер:120342

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:030774

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:120717

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bushing

Каталожный номер:126610

Комплект:2

Примечание:066756 (ремкомплект 1)

№ на схеме:13

Наименование:Central body kit

Каталожный номер:066756

Комплект:1

Примечание:

№ на схеме:14

Наименование:Заглушка M22x1.25

Каталожный номер:021565

Комплект:1

Примечание:066755 (входит в комплект крышки)

№ на схеме:15

Наименование:Комплект крышки

Каталожный номер:066755

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x33

Каталожный номер:125827

Комплект:10

Примечание:

№ на схеме:17

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:1

Примечание:066756 (ремкомплект 1)
