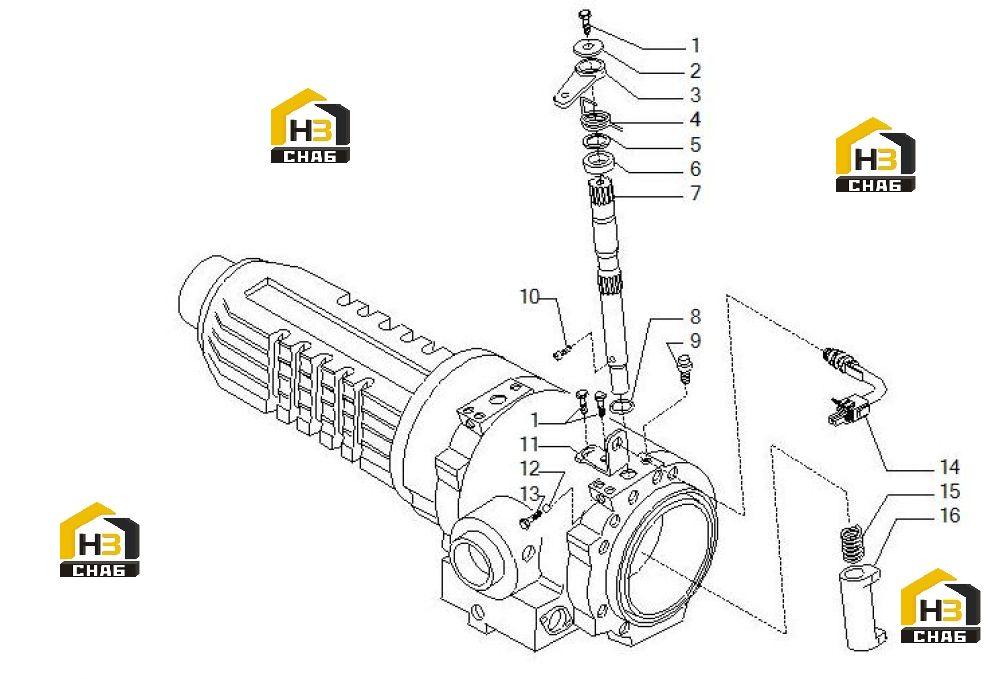

Управление тормозом

← Тормоза Ступица колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:LEVER STOP

Каталожный номер:138338

Комплект:2

Примечание:138470

№ на схеме:-

Наименование:NUT CARRARO STD.00-20-90 M16X1.5 9 S Mn

Каталожный номер:138337

Комплект:2

Примечание:138470

№ на схеме:-

Наименование:PROTECTION

Каталожный номер:138299

Комплект:2

Примечание:138470

№ на схеме:-

Наименование:SWITCH

Каталожный номер:138298

Комплект:2

Примечание:138470

№ на схеме:1

Наименование:SELF-LOCKING SCREW M8X1.25X20 10.9

Каталожный номер:127920

Комплект:6

Примечание:

№ на схеме:2

Наименование:WASHER 9X35X5 Fe 360 UNI 7070

Каталожный номер:132622

Комплект:2

Примечание:

№ на схеме:3

Наименование:CONTROL LEVER Brake

Каталожный номер:136122

Комплект:2

Примечание:

№ на схеме:4

Наименование:TORSION SPRING 4.5

Каталожный номер:133681

Комплект:1

Примечание:

№ на схеме:4

Наименование:TORSION SPRING 4.5

Каталожный номер:133680

Комплект:1

Примечание:

№ на схеме:5

Наименование:BUSHING 26.5X34X1

Каталожный номер:137861

Комплект:2

Примечание:

№ на схеме:6

Наименование:SPACER 38X26.3X17

Каталожный номер:137860

Комплект:2

Примечание:

№ на схеме:7

Наименование:BRAKE SHAFT

Каталожный номер:137863

Комплект:2

Примечание:

№ на схеме:8

Наименование:O.ring

Каталожный номер:28120

Комплект:2

Примечание:

№ на схеме:9

Наименование:BREATHER M10X1 105.3246.11

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:10

Наименование:HEX SOCKET HEAD CAP SCREW M6X1X16

Каталожный номер:137864

Комплект:2

Примечание:

№ на схеме:11

Наименование:BRACKET FERMO LEVA

Каталожный номер:137858

Комплект:2

Примечание:

№ на схеме:12

Наименование:BALL D 6.5 -

Каталожный номер:28349

Комплект:2

Примечание:

№ на схеме:13

Наименование:HEX HEAD SCREW M8X1X23.5

Каталожный номер:138442

Комплект:2

Примечание:

№ на схеме:14

Наименование:SWITCH

Каталожный номер:138470

Комплект:2

Примечание:

№ на схеме:15

Наименование:MOLLA COMPR 2.5-32-49.1

Каталожный номер:133552

Комплект:2

Примечание:

№ на схеме:16

Наименование:CAM ACTUATOR BODY

Каталожный номер:132689

Комплект:2

Примечание:
