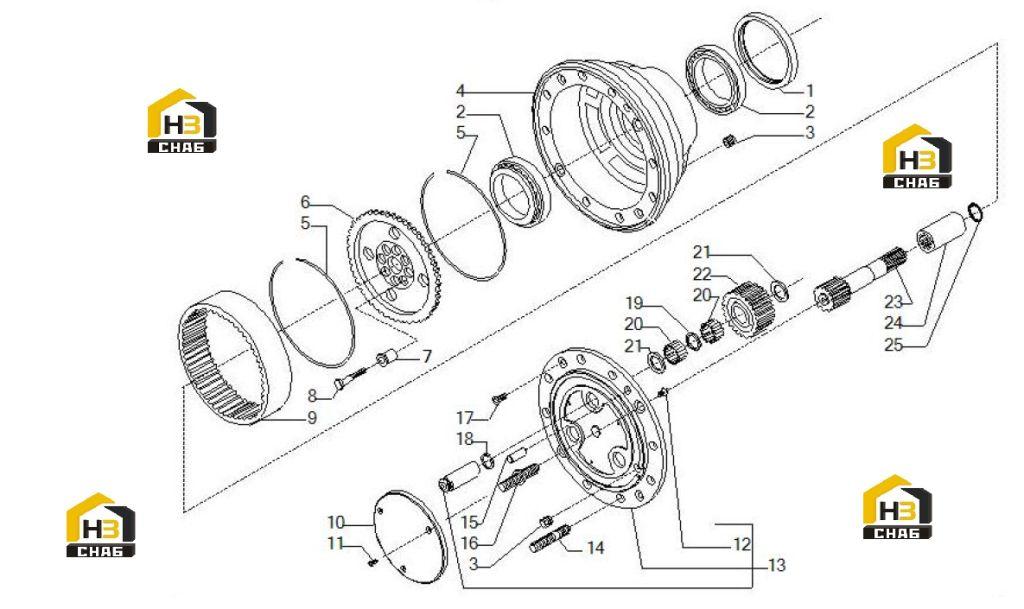

Ступица колеса

← Управление тормозом Корпус оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:COVER

Каталожный номер:138133

Комплект:2

Примечание:66525

№ на схеме:-

Наименование:WASHER 35.2X39.8X1

Каталожный номер:137312

Комплект:6

Примечание:66525

№ на схеме:-

Наименование:Bolr M8x20

Каталожный номер:21391

Комплект:6

Примечание:66525

№ на схеме:1

Наименование:Oil seal ring

Каталожный номер:47705

Комплект:2

Примечание:

№ на схеме:2

Наименование:TAPE ROLLER THRUST BEARING 158.75X109.53

Каталожный номер:045180

Комплект:4

Примечание:

№ на схеме:3

Наименование:Oil plug M22x1,5

Каталожный номер:92270

Комплект:8

Примечание:

№ на схеме:4

Наименование:HUB

Каталожный номер:123733

Комплект:2

Примечание:

№ на схеме:5

Наименование:CIRCLIP F3.5-265.9-S8.5

Каталожный номер:117107

Комплект:4

Примечание:

№ на схеме:6

Наименование:MOZZO FERMO CORONA 16441

Каталожный номер:117175

Комплект:2

Примечание:

№ на схеме:7

Наименование:CENTERING BUSH

Каталожный номер:125190

Комплект:2

Примечание:

№ на схеме:7

Наименование:BUSH

Каталожный номер:125189

Комплект:2

Примечание:

№ на схеме:8

Наименование:SELF-LOCKING SCREW M14X1.5X65 10.9

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:9

Наименование:EPICYCLOIDAL RING GEAR

Каталожный номер:117181

Комплект:2

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:138133

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolr M8x20

Каталожный номер:21391

Комплект:6

Примечание:

№ на схеме:12

Наименование:DRIVE SHAFT STOP PAD

Каталожный номер:126455

Комплект:2

Примечание:66525

№ на схеме:13

Наименование:Planetary carrier assy

Каталожный номер:66525

Комплект:2

Примечание:

№ на схеме:14

Наименование:STUD R22x2.5 - D22x1.5 - L88 - 10.9

Каталожный номер:119907

Комплект:16

Примечание:

№ на схеме:15

Наименование:PARALLEL PIN

Каталожный номер:115640

Комплект:2

Примечание:

№ на схеме:16

Наименование:STUD

Каталожный номер:121123

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M12x30

Каталожный номер:20510

Комплект:4

Примечание:

№ на схеме:18

Наименование:SNAP RING T3.5-38-S3

Каталожный номер:137393

Комплект:6

Примечание:

№ на схеме:19

Наименование:WASHER 35.2X39.8X1

Каталожный номер:137312

Комплект:6

Примечание:

№ на схеме:20

Наименование:Needle bearing(by tens)

Каталожный номер:28371

Комплект:36

Примечание:

№ на схеме:21

Наименование:Thrust washer

Каталожный номер:28087

Комплект:12

Примечание:

№ на схеме:22

Наименование:EPIC.PLANETARY GEAR Z28 M

Каталожный номер:138135

Комплект:6

Примечание:

№ на схеме:23

Наименование:HALF-SHAFT

Каталожный номер:137983

Комплект:2

Примечание:

№ на схеме:24

Наименование:LINK BUSH

Каталожный номер:131299

Комплект:2

Примечание:

№ на схеме:25

Наименование:Snap ring

Каталожный номер:24877

Комплект:2

Примечание:
