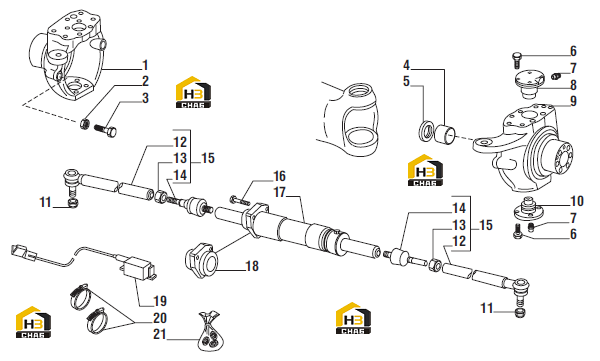

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pivot gauche

Каталожный номер:137948

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ecrou M16

Каталожный номер:022131

Комплект:4

Примечание:

№ на схеме:3

Наименование:Vis M14x95

Каталожный номер:123206

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bague

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:5

Наименование:Joint a cassette 48x65x11

Каталожный номер:125235

Комплект:2

Примечание:

№ на схеме:6

Наименование:Vis M16x2 (Autobl.)

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:7

Наименование:Graisseur M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:8

Наименование:Axe de pivot

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pivot droite

Каталожный номер:137947

Комплект:2

Примечание:

№ на схеме:10

Наименование:Axe de pivot

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ecrou M20x1,5 (Autobl.)

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tirant

Каталожный номер:049029

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ecrou M24x1,5

Каталожный номер:070787

Комплект:2

Примечание:

№ на схеме:14

Наименование:Joint

Каталожный номер:049013

Комплект:2

Примечание:

№ на схеме:15

Наименование:Embout a rotule

Каталожный номер:135578

Комплект:2

Примечание:

№ на схеме:16

Наименование:Vis M12x45

Каталожный номер:128534

Комплект:3

Примечание:

№ на схеме:17

Наименование:Verin de direction

Каталожный номер:137178

Комплект:1

Примечание:

№ на схеме:18

Наименование:Culasse de cylindre

Каталожный номер:049138

Комплект:1

Примечание:

№ на схеме:19

Наименование:Senseur

Каталожный номер:136774

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bande

Каталожный номер:028352

Комплект:2

Примечание:

№ на схеме:21

Наименование:Collection de joint

Каталожный номер:049226

Комплект:1

Примечание:
