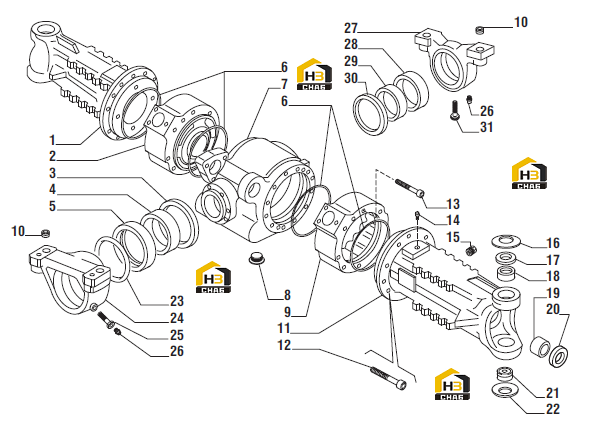

Корпус моста

← Редуктор бортовой Кулак поворотный и рулевой цилиндр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Trompette gauche

Каталожный номер:134737

Комплект:1

Примечание:

№ на схеме:2

Наименование:Support gauche

Каталожный номер:133480

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rondelle de but

Каталожный номер:132397

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bague

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bague 135x125x5

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:6

Наименование:Joint OR

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:7

Наименование:Corps du pont

Каталожный номер:131753

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bouchon M30x2

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:9

Наименование:Support droite

Каталожный номер:133479

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bague 30x21x16.5

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:11

Наименование:Trompette droite

Каталожный номер:134736

Комплект:1

Примечание:

№ на схеме:12

Наименование:Vis M16x2x150

Каталожный номер:021364

Комплект:24

Примечание:

№ на схеме:13

Наименование:Vis M12x110

Каталожный номер:021334

Комплект:4

Примечание:

№ на схеме:14

Наименование:Reniflard M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bouchon M22x1,5

Каталожный номер:092270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rondelle "Belleville" 90x46x2,5

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:17

Наименование:Entretoise

Каталожный номер:131276

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bague

Каталожный номер:123660

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bague

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:20

Наименование:Joint combine 42x62x14

Каталожный номер:116723

Комплект:2

Примечание:

№ на схеме:21

Наименование:Roulement

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rondelle "Belleville" 76x56,5x1

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:23

Наименование:Joint OR

Каталожный номер:028498

Комплект:1

Примечание:

№ на схеме:24

Наименование:Support arriere

Каталожный номер:125875

Комплект:1

Примечание:

№ на схеме:25

Наименование:Vis

Каталожный номер:116530

Комплект:1

Примечание:

№ на схеме:26

Наименование:Graisseur M8x1

Каталожный номер:024258

Комплект:2

Примечание:

№ на схеме:27

Наименование:Support avant

Каталожный номер:134714

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bague 130x120x42

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bague 120x110x46

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rondelle de but

Каталожный номер:131763

Комплект:1

Примечание:

№ на схеме:31

Наименование:Vis

Каталожный номер:120780

Комплект:1

Примечание:
