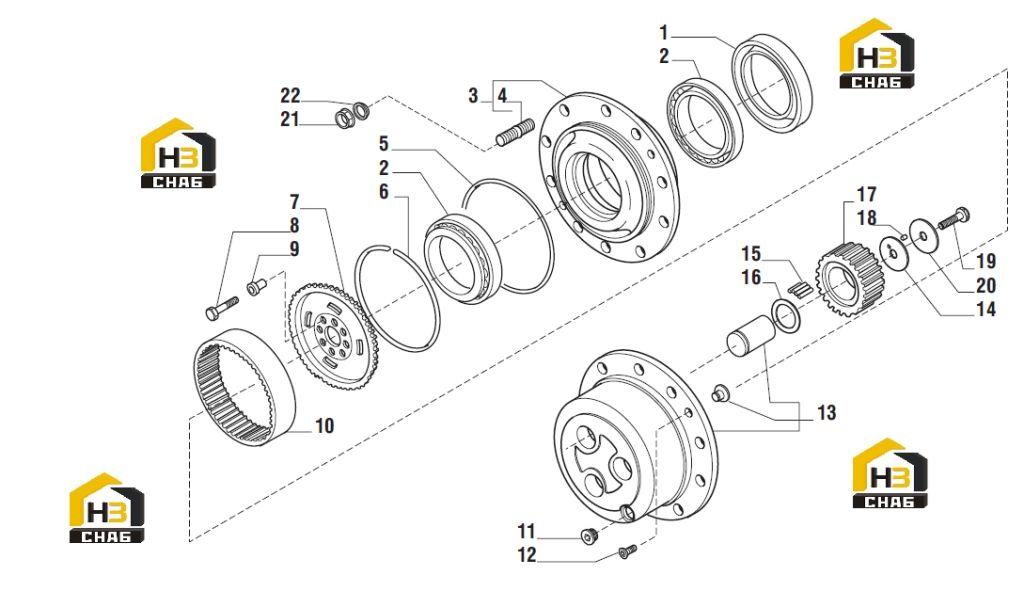

Ступица колеса

← Вал шарнирный Коробка передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring

Каталожный номер:047702

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Wheel hub kit

Каталожный номер:066942

Комплект:2

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:116957

Комплект:20

Примечание:066942

№ на схеме:5

Наименование:O.ring

Каталожный номер:028579

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring

Каталожный номер:125233

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wheeel hub carrier

Каталожный номер:139633

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M14x60

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:9

Наименование:Centering bush

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:10

Наименование:Crown gear Z77

Каталожный номер:125186

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:13

Наименование:Planetary carrier assy

Каталожный номер:066296

Комплект:2

Примечание:

№ на схеме:14

Наименование:Thrust washer

Каталожный номер:125134

Комплект:6

Примечание:

№ на схеме:15

Наименование:Needle bearings (by tens)

Каталожный номер:028297

Комплект:16.8

Примечание:

№ на схеме:16

Наименование:Thrust washer

Каталожный номер:128731

Комплект:6

Примечание:

№ на схеме:17

Наименование:Sat. gear Z31

Каталожный номер:128714

Комплект:6

Примечание:

№ на схеме:18

Наименование:Needle bearings (by tens)

Каталожный номер:028370

Комплект:0.6

Примечание:

№ на схеме:19

Наименование:Bolt M10x50

Каталожный номер:125229

Комплект:6

Примечание:

№ на схеме:20

Наименование:Thrust washer

Каталожный номер:132319

Комплект:6

Примечание:

№ на схеме:21

Наименование:Nut M22x1.5

Каталожный номер:119503

Комплект:20

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:119504

Комплект:20

Примечание:
