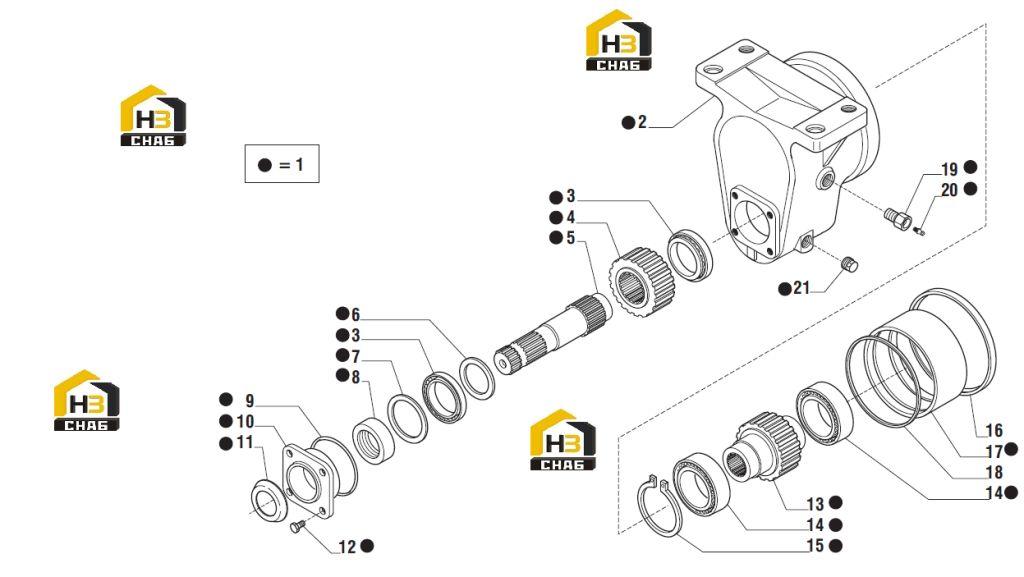

Коробка передач

← Ступица колеса Комплекты →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Trasmissione

Каталожный номер:134128

Комплект:1

Примечание:

№ на схеме:2

Наименование:Transmission housing

Каталожный номер:134123

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:027362

Комплект:2

Примечание:

№ на схеме:4

Наименование:Gear Z25

Каталожный номер:135735

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lower shaft

Каталожный номер:142536

Комплект:1

Примечание:

№ на схеме:6

Наименование:Thrust washer

Каталожный номер:117466

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:083184

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:083183

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:083182

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:123837

Комплект:-

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:126403

Комплект:1

Примечание:

№ на схеме:9

Наименование:O.ring

Каталожный номер:028145

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:134061

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:134059

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x25

Каталожный номер:020851

Комплект:4

Примечание:

№ на схеме:13

Наименование:Upper shaft with gear Z25

Каталожный номер:135736

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:025813

Комплект:2

Примечание:

№ на схеме:15

Наименование:Snap ring

Каталожный номер:024943

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:126628

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:18

Наименование:O.ring

Каталожный номер:028550

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:125002

Комплект:1

Примечание:

№ на схеме:20

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil plug M22x1.5

Каталожный номер:092270

Комплект:1

Примечание:
